钢芯铝绞线

基本简介

钢芯铝绞线，英文名称：aluminium conductor steel reinforced，ACSR。是单层或多层铝股线绞合在镀锌钢芯线外的加强型导线。主要应用于电力和输电线路行业。

相关结构

钢芯铝绞线是由铝线和钢线绞合而成的，适用于架空输电线路用。

它内部是钢“芯”，外部是用铝线通过绞合方式缠绕在钢芯周围；钢芯主

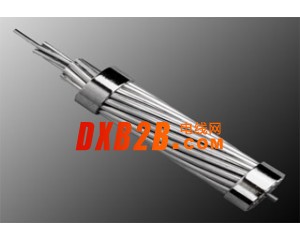

  钢芯铝绞线[1]

要起增加强度的作用，铝绞线主要起传送电能的作用；

相关型号

钢芯铝绞线的型号分为：JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A

其中：G1A或G1B指的是普通强度钢线。

G2A或G2B 指的是高强度钢线。

G3A指的是特高强度钢线。

型号差异：以JL/G1A-240/30型钢芯铝绞线为例。

在国标（GB/T1179-2008）中以目前的JL/G1A-240/30表示；

在国标（GB/T1179-1983）中以LGJ-240/30表示。

主要应用

对高电压的输电线路，由于线路的路径有限，又不可能在一个路径上架多条线路，人们想出了采用一个路径，一套铁塔，挂多条导线，即一条线路相当于架了多条线路的方法；对500KV的输电线路，我国大多采用挂四条导线的方式，这种架线的方式称为同塔并架。

相关优点

钢芯铝绞线具有结构简单、架设与维护方便、线路造价低、传输容量大、又利于跨越江河和山谷等特殊地理条件的敷设、具有良好的导电性能和足够的机械强度、抗拉强度大、塔杆距离可放大等特点。因此广泛应用于各种电压等级的架空输配电线路中。

技术条件

1000平方毫米钢芯铝绞线技术将依托宁东—山东±660千伏直流输电工程开展项目实施。公司开展一系列科研工作，综合考虑电磁环境、机械性能、杆塔荷载、经济性等因素，认为在宁东—山东工程中采用1000平方毫米钢芯铝绞线，具有多方面优势，可减少工程本体投资、降低运营成本，是开展“两型三新”输电线路建设，实施资产全寿命周期管理，推动资源节约型、环境友好型社会建设的具体体现。
