ADSS-24B1-200PE/ADSS-AT12B1自承式

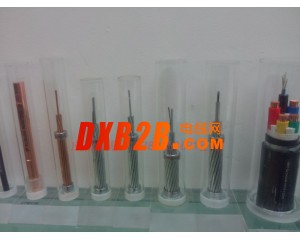

点击图片查看原图
品牌: 18780239691
芯数: 4-96
档距: 100-1500
电压: 10-350kv
单价: 5.00元/米
起订: 1000 米
供货总量: 100000 米
发货期限: 自买家付款之日起 3 天内发货
所在地: 四川 成都市
有效期至: 长期有效
最后更新: 2015-03-05 11:44
浏览次数: 36
询价
公司基本资料信息








产品详细说明
 结构图:
光纤芯数及类型 12B1
结构 根数 直径
中心层 OP单元 1 3.2
第一层 LB20 6 3.2



OPGW技术参数表:
项目 单位 保证值
光纤 类型 -- G.652
数量 芯 12B1
衰减 1310nm dB/km ≤0.35
1550nm dB/km ≤0.21
截面积 承载截面积: mm2 48.3
   AS面积 mm2 48.3
   AA面积 mm2 0.0
不锈钢管面积: mm2 1.9
总截面积: mm2 50.2
外层绞向 -- 右向
标称外径 mm 9.60
单位计算重量 kg/km 341.8
额定拉断力(RTS) kN 61.5
20℃ 直流电阻 Ω/km 1.757
短路电流容量(40℃~300℃,0.25s) kA2·s 13.3
短路电流 KA 8.1
拉力重量比 km 18.4
弹性模量 kN/mm2 162.0
线膨胀系数 1×10-6/℃ 13.0
最大允许工作张力(MAT) kN 24.6
年平均运行张力(EDS) kN 15.4
允许最小弯曲半径 mm 施工:192
运行:144
储运温度 ℃ -40~+70
最大交货盘长 m 6000

规格型号:

ADSS光缆

执行标准:



电力行业标准DL/T 788-2001和通信行业标准YD/T 980-2002

产品描述:

◆ 低损耗,低色散。
◆ 合理的设计、精确的余长控制和成缆工艺,使光缆具有卓越的机械和环境性能。
◆ 非金属结构设计使光缆具有较强的抗电磁干扰能力。
◆ 高强度芳纶纱作为加强元件,使光缆具有极高的抗拉强度、较小的缆径和较轻的重量,以适应不同 气候条件和敷设跨距。
◆ 特殊的耐电痕AT外护套(可选)使光缆具有较强的抗电腐蚀能力。

应用说明:

主要用于电力通信传输系统中高电场强度地区或雷击频繁的地区。

规格型号:

ADSS光缆

执行标准:



电力行业标准DL/T 788-2001和通信行业标准YD/T 980-2002

产品描述:

◆ 低损耗,低色散。
◆ 合理的设计、精确的余长控制和成缆工艺,使光缆具有卓越的机械和环境性能。
◆ 非金属结构设计使光缆具有较强的抗电磁干扰能力。
◆ 高强度芳纶纱作为加强元件,使光缆具有极高的抗拉强度、较小的缆径和较轻的重量,以适应不同 气候条件和敷设跨距。
◆ 特殊的耐电痕AT外护套(可选)使光缆具有较强的抗电腐蚀能力。

应用说明:

主要用于电力通信传输系统中高电场强度地区或雷击频繁的地区。



产品型号: ADSS(GYFSTCY) 光纤松套管 非金属中心加强件 缆芯填充油膏 芳纶纱 PE护套
技术特点: 低损耗 低色散 非金属结构 重量轻 抗电磁能力优良 自承式架设 抗拉强度高
应用范围: 适用于强电区的长途通信和局间通信
敷设方式:架空 管道
最大运行张力 根据具体要求设计
跨距(m) 50 - 1000
线路电压等级 适用于330Kv及以下电路
允许弯曲半径 敷设时 20倍缆径
工作时 10倍缆径
抗冲击力(g) 1000 3次 H=1m
适用温度(℃) -40~+70
用户需提供的技术参数 最大风速\光缆自承跨距\电场强度\冰雪载荷\塔间高差\允许垂度
