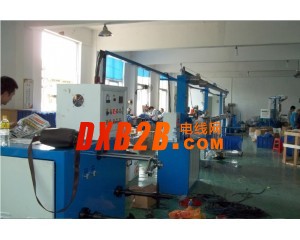

点击图片查看原图
【用途 Application】：
适应于PVC、PP、PE等塑料高速挤出, 主要用于生产UL电子线、电脑线芯线、电源线芯线、汽车线、BV、BVV建筑线、电源线、电脑线、绝缘线外被护套挤出、电源线、电力电缆等押出生产。
【设备组成 Structure of Equipment】：
由放线架、整直器、主机、主控柜、印字机、水槽、轮式牵引机(履带牵引机)、储线架、火花机、双轴或无轴收线机等附件组成.可选配主动式放线、过粉机、无轴放线、铜线预热器、镭射激光测径仪、高频火花机等。
【技术规格 Technique Specifications】：
|
规格型号 |
HML-35 |
HML-45或50 |
HML-65或70 |
HML-80 |
HML-90 |
|
放线型式 |
被动或主动 |
被动或主动 |
被动或主动 |
双轴/大轴 |
双轴/大轴 |
|
放线线轴 |
300-500mm |
500-630mm |
500-630mm |
500-630mm |
630-1200mm |
|
螺杆直径 |
Φ35 |
Φ45或50 |
φ65 |
φ80 |
φ90 |
|
螺杆长径比 |
25：1 |
25：1 |
25：1 |
25：1 |
25：1 |
|
押出量kg/h |
40 |
60 |
120 |
180 |
230 |
|
主机马达功率 |
10HP |
15HP |
30HP |
40HP |
50HP |
|
线径规格 |
φ0.4-3.0 |
φ1.0-5 |
φ1.0-10 |
Φ3.0-25 |
Φ5.0-35 |
|
温控 |
5段 |
5段 |
5段 |
8段 |
8段 |
|
冷却装置 |
U型单/双层 |
U型单/双层 |
U型单/双层 |
U型单层 |
U型单层 |
|
引取功率 |
3HP |
3HP |
5HP |
7.5HP |
7.5HP |
|
储线架型式 |
水平式 |
水平式 |
水平式 |
水平式 |
水平式 |
|
储线长度 |
200 |
200 |
200 |
200 |
200 |
|
出线速度 |
MAX500 |
MAX500 |
MAX500 |
MAX300 |
MAX200 |
|
收线型式 |
扎装/轴装 |
扎装/轴装 |
扎装/轴装 |
大轴 |
大轴 |
|
收线线轴 |
500-630mm |
500-630mm |
500-630mm |
630-1250mm |
630-1250mm |
|
电气控制 |
变频调速+PLC |
变频调速+PLC |
变频调速+PLC |
变频调速+PLC |
变频调速+PLC |
