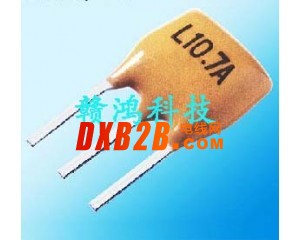

陶瓷滤波器是由锆钛酸铅陶瓷材料制成的，把这种陶瓷材料制成片状,两面涂银作为电极，经过直流高压极化后就具有压电效应。起滤波的作用,具有稳定,抗干扰性能良好的特点，广泛应用于电视机、录像机、收音机等各种电子产品中作选频元件。它具有性能稳定、无需调整、价格低等优点，取代了传统的LC滤波网络。
按幅频特性分为带阻滤波器（又称陷波器）、带通滤波器（又称滤波器）两类。主要用于选频网络、中频调谐、鉴频和滤波等电路中，达到分隔不同频率电流的目的。具有Q值高，幅频、相 频特性好，体积小、信噪比高等特点。已广泛应用在彩电、收音机等家用电器及其它电子产品中。
陶瓷滤波器主要利用陶瓷材料压电效应实现电信号→机械振动→电信号的转化，从而取代部分电子电路中的LC滤波电路，使其工作更加稳定。
按幅频特性分为带阻滤波器（又称陷波器）、带通滤波器（又称滤波器）两类。主要用于选频网络、中频调谐、鉴频和滤波等电路中，达到分隔不同频率电流的目的。具有Q值高，幅频、相 频特性好，体积小、信噪比高等特点。已广泛应用在彩电、收音机等家用电器及其它电子产品中。
陶瓷滤波器主要利用陶瓷材料压电效应实现电信号→机械振动→电信号的转化，从而取代部分电子电路中的LC滤波电路，使其工作更加稳定。
|
型号
|
3分贝带宽（Khz）
|
20分贝带宽（Khz）max
|
插入损耗（dB）max
|
|
LCA10.7M
|
150 ± 40
|
430
|
10.0
|
|
LCV10.7M
|
150 ± 40
|
380
|
5.5 ± 2.0
|
|
LCA10.7MA5
|
280 ± 50
|
650
|
6.0
|
|
LCV10.7MA5
|
280 ± 50
|
590
|
3.0 ± 2.0
|
|
LCA10.7MS2
|
230 ± 50
|
570
|
6.0
|
|
LCV10.7MS2
|
230 ± 50
|
510
|
3.5 ± 2.0
|
|
LCA10.7MS3
|
180 ± 40
|
520
|
6.0
|
|
LCV10.7MS3
|
180 ± 40
|
470
|
4.0 ± 2.0
|
目前，陶瓷滤波器的结构有二端和三端两大类。
彩电中的带通滤波器常用型号有LT5.5M、LT6.5M、LT6.5MA、LT6.5MB陶瓷滤波器；调频立体声收录机、收音机常用的10.7MHz中频滤波器有LT10.7MA、LT10.7 MB、LT10.7MC等，调幅收音机的中频滤波器有LT455、LT465等。
彩电中的带阻滤波器（陷波器）常用型号有XT4.43M、XT5.5MA、XT5.5MB、XT6.0MA、XT6.0MB、XT6.5MA、XT6.5MB等。
彩电中的带通滤波器常用型号有LT5.5M、LT6.5M、LT6.5MA、LT6.5MB陶瓷滤波器；调频立体声收录机、收音机常用的10.7MHz中频滤波器有LT10.7MA、LT10.7 MB、LT10.7MC等，调幅收音机的中频滤波器有LT455、LT465等。
彩电中的带阻滤波器（陷波器）常用型号有XT4.43M、XT5.5MA、XT5.5MB、XT6.0MA、XT6.0MB、XT6.5MA、XT6.5MB等。
