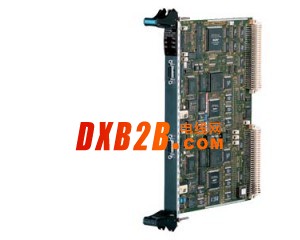

西门子6DD1661-0AD0

MPI 接口的功能

• 最多有 2 个 MPI 接口：
  • 可使用 PG/OP 服务
  • 通过 LEDs 显示状态

SIMATIC HMI 的可视化组件（如 WinCC 或 HMI 设备）可通过 MPI 来连接。带有 CFC 测试模式的组态工作站可通过 MPI 接口进行连接。

MPI 支持 PG 和 OP 服务（即维护、调试和可视化），但不支持一般的过程数据交换。

PROFIBUS DP 接口的功能

• 最多有 2 个 PROFIBUS DP 接口：
  • 最高传输速率12Mbit/s
  • 多主设备
  • 每个节点可最多有 244 byte 有用数据
  • SYNC 和 FREEZE（同步和冻结）
  • 共享输入
  • 也可用作从站
  • 通过 COM PROFIBUS 进行数据库编辑
  • 通过 PROFIBUS 电缆或串行接口进行数据库下载
  • 通过 LEDs 显示状态

将 PROFIBUS DP 与共享输入（与另外一个主站之间）结合使用，也支持同步 （SYNC） 和冻结 （FREEZE） 功能。

用COM PROFIBUS进行DP主站编程

如果要将 CP50M0 作为一个 PROFIBUS DP 主站使用，则必须通过 COM PROFIBUS PC 程序来计算相关总线参数，并下载到 CP50M0 上。

当将其作为一个 DP 从站使用时，无需通过 COM PROFIBUS 进行参数化。

总线参数可通过以下接口下载到 CP50M0：

• 通过 PC 上的一个 PROFIBUS DP 接口，例如，直接通过 PROFIBUS 连接器和电缆，使用 CP5511 （PCMCIA）
• 通过“SS52load”程序，借助于 CP50M0 通讯模块的 RS232 接口；V3.1 版以上的 COM PROFIBUS 中含有 SS52load。
