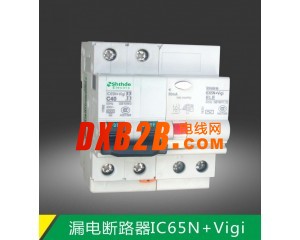

IC65N+Vigi漏电断路器

施耐德香港有限公司小型断路器IC65Vigi、IEA9R功能

电子式剩余电流动作保护附件与IC65断路器拼装适用，可实现：

-对间接接触提供人身保护

-对直接接触提供补充人身保护

-对电子元件较多的电气设备的绝缘故障提供保护（故障电流含有脉动直流分量）

技术参数

*额定电压：AC230/400V，+10%,……-15%

*额定电流：In≤40A, In≤63A

*额定剩余动作电流：30mA，100mA，300mA

*脱扣指示: Vigi附件操作柄上有红色剩余电流动作脱指示

*“G”提供工频过压保护功能：AC285±5V

手动控制：手柄允许两种复位模式

1：断路器和剩余电流动作装置同时复位。

2：断路器和剩余电流动作装置分别复位，剩余电流动作附件先复位，断路器后复位

*防止暂态地电压（闪电，电网操作等）引起的误操作

*接线

剩余电流动作附件可接25mm²多股软线或35mm²单股硬线

电流等级    螺钉    额定扭矩    极限扭矩 国家标准额定扭矩

6-32         M6.5       3.5           5.6         3.5

40-63       M6.5       3.5           5.6         3.5

注意：In≤40A的Vigi剩余电流动作附件为防误配设计，防止它与额定电流大于40A的IC65断路器拼装。

*AC类剩余电流动作保护附件对突然施加或缓慢上升的剩余正弦交流电流能确保脱扣。

额定电流：40A、40（G）A、63A、63（G）A。

1P+N宽度：36mm

3P、4P宽度：63mm
