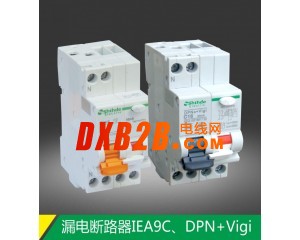

IDPNa+VIGI剩余电流动作断路器

1适用范围

香港施耐德IDPNa+VIGI剩余电流动作断路器（以下简称剩余电流断路器）主要适用于交流50Hz或60Hz,额定电压230V，额定电流至32A的电路中，作为人身触电、设备漏电保护之用，并且有过载、短路保护功能，也可以在正常情况下不频繁地通断电器装置和照明线路，尤其适用于工业和商业的照明配电系统，当需要时可以增加过电压保护功能，过压保护额定值Uvo=280V。

产品符合GB16917.1、IEC61009-1标准。

3施耐德香港有限公司IDPNa+VIGI剩余电流动作断路器主要参数及技术性能

香港施耐德IDPNa+VIGI剩余电流动作断路器分类：

按额定电流分： 6A、10A、16A、20A、25A、32A；

按极数为带一个保护极的二极断路器（1P+N）；

瞬时脱扣器的型式为.C型（5In~10In）

施耐德香港有限公司IDPNa+VIGI剩余电流动作断路器主要技术参数

壳架等级额定电流（A） 极数   额定电流（A）        额定电压（V） 运行短路能力（A）

32                      1P+N   6、10、16、20、25、32    230             4500

3.2.2时间—电流动作特性

序号 脱扣器额定电流In 起始状态   试验电流   规定时间表 预期结果表明 试验环境温度 备注

a                                   冷态              1.13In            t≥1h            不脱扣         电流在5s内稳定

b                                    紧接着a项试验后进行1.45 In  t＜1h       脱扣                     地上升至规定值

c      ≤32A              冷态         2.55 In      1s＜t＜60s   脱扣       30℃~35℃

d                          冷态         5 In         t≥0.1s     不脱扣                  通过闭合辅助

e                          冷态         10 In        t＜0.1s     脱扣            开关接通电流

3.2.3剩余电流保护特性：

a.额定剩余动作电流I△n：0.03A；

b.额定剩余不动作电流I△no：0.015A；

c.额定剩余接通和分断能力I△m：500A；

d.剩余电流动作的分断时间

In I△n   剩余电流（I△）等于下列值时的分断时间（s）

A      A       I△n    2 I△n       5 I△n       500A

6~32   0.03     0.1     0.08        0.04       0.04

3.2.4 过电压保护：Uvo=280V±5%(需要时)。

3.2.5机械电气寿命：剩余电流动作断路器能随4000次操作循环，其中电气寿命为2000次。

3.2.6接线：剩余电流动作断路器使用时参照以下选取铜导线截面积。

额定电流In（A）      In≤6 6＜In≤13 13＜In≤20   20＜In≤25   25＜In≤32

导线截面积S(mm²)            1     1.5        2.5           4             6

3.2.7脱扣特性曲线。

4结构特点

4.1 产品体积小，结构紧凑，价格比优于同类产品。

4.2 产品壳体和部分功能件均采用高阻燃、耐高温、而冲击塑料制成。

4.3 产品直接带零线安装，避免零线接线错误潜在的触电危险。

4.4产品采用最新电路设计和高性能元件，在冲击电流和浪涌过电压时，具有较强的承受能力，不引起误动作。

4.5 产品采用导轨安装，方便省时。

6 订货须知

6.1 产品型号和名称，如IDPNa+VIGI剩余电流动作断路器。

6.2 瞬时脱扣型式和额定电流，如C20A（照明保护型额定电流20A）。

6.3 订货数量，如500台；

6.4 订货举例：IDPNa+VIGI剩余电流动作断路器C20A，500台。
