IKB0控制与保护开关

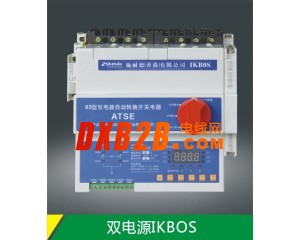

香港施耐德IKB0控制与保护开关、IKB0S双电源用途：

　　施耐德香港有限公司IKB0控制与保护开关、IKB0S双电源主要用于交流50Hz (60Hz)、额定电压至690V、额定电流自0.25A至125A的电力系统中，能够接通、承载和分断正常条件下包括规定的运行过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流，如短路电流。

香港施耐德IKB0、IKB0S控制与保护开关电器功能

　　施耐德香港有限公司IKB0、IKB0S控制与保护开关电器采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)继电器、起动器、隔离器等的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有协调配合的时间－电流保护特性(反时限、定时限和瞬时三段保护特性)，如图4所示。根据需要选配功能模块或附件，即可实现对一般(不频繁起动)的电动机负载、频繁起动的电动机负载、配电电路负载的控制与保护。

控制与保护开关电器IKB0、IKB0S产品型式

　　 以香港施耐德IKB0、IKB0S控制与保护开关电器基本型产品作为主开关，通过与各种机构和功能附件组合，构成如下各系列产品：

◇消防型控制与保护开关电器IKB0-F

◇隔离型控制与保护开关电器IKB0-G

◇双速电动机控制器IKB0D

◇三速电动机控制器IKB0D3

◇ 双电源自动转换开关电器IKB0S

◇ 减压起动器IKB0J、IKB0J2、IKB0R、IKB0Z

◇可逆型控制与保护开关电器IKB0N

◇保护控制箱XBK1

◇插入式板后接线IKB0-R

◇防爆控制与保护开关箱BQD55-IKB0

 ◆香港施耐德IKB0、IKB0S控制与保护开关电器主要参数

◇两种外形尺寸(即两种框架，代号分别为C、D)。

◇主电路极数分为：3极、4极。

◇主体额定电流等级：C框架包括: 12A、16A、18A、32A、45A;

　　　　　　　　　　 D框架包括: 45A 、63A、100A、125A。

◇可配备的热磁脱扣器覆盖的整定电流范围：最小整定电流0.16A，最大整定电流125A(C框架0.16~45A；D框架10~125A)。

◇短路分断能力等级：

　 经济型(C)35kA；

　 标准型(Y)50kA；

　 高分断型(H)80kA。

◇预期短路电流下的分断时间为2～3ms, 限流系数0.2以下，见图5。

◆热磁脱扣器的型式

◇按保护对象分为电动机保护(M、P、F)配电保护(L)

◇按操作频率分为频繁操作和不频繁操作

◆模块和附件的种类与用途

◇ 主体：具有短路保护 (类似MCCB及熔断器的短路保护功能) 、自动控制（类似接触器的远程控制功能）、就地操作与指示功能。

◇ 热磁脱扣器：具有过载、过流保护等功能，整定电流值包括过载反时限、过流定时限，整定电流值均可调。按原理和用途分为多种型式、类别和规格。

◇ 辅助触头（机械无源F型和L型）：与主电路触头联动，具有电气控制与指示功能，按触头对数分为多种规格。可同时提供8对辅助触头。

◇ 信号报警触头(机械无源)：同F型辅助触头一体与操作机构联动，具有工作状态及故障原因指示功能。具备3对并可同时提供2对信号报警触头。

◇ 隔离辅助触头(机械无源)：与隔离型操作机构联动，实现控制电路或(和)辅助电路的隔离指示功能。可同时提供2对辅助触头。

◇ 分励脱扣器：实现远程脱扣和分断电路的功能。

◇ 远距离再扣器：实现远程再扣(复位)功能。

◇ 声光报警模块：实现故障及短路情况下，同时发出声、光报警信号。

◇ 面板操作机构：安装于成套装置的面板上，不需开启即可对IKB0进行就地操作，包括接通、分断、再扣(复位)。具有各种安装方向的不同型式与规格。

◇ 控制电路转换模块：实现控制电路交直流转换、低电压控制(如PLC直接控制)功能。

◆香港施耐德IKB0控制与保护开关电器的技术特征

IKB0、IKB0S系列产品通过国家鉴定，鉴定意见认为产品技术含量高，以模块化单一结构形式，将断路器、接触器、过载继电器、隔离开关等分离元器件的主要功能集成化,并能够综合多种信号, 实现控制与保护特性在产品内部自配合。具有体积小、短路分断性能指标高、机电寿命长和运行可靠性高、使用安全方便、节能节材等优点。经科技成果检 索查新证明, 产品填补了国内空白，主要性能指标达到当前国际领先水平。
