1适用范围
香港施耐德IMT-2000-6300智能型万能式断路器（以下简称断路器）适用于交流50Hz、60Hz，额定工作电压交流400V、690V，额定工作电流至6300A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等的危害；该断路器具有智能化功能，精确选择性保护能提高供电可靠性，避免不必要的停电。
香港施耐德IMT-2000-6300智能型万能式断路器能广泛适用于电站、工厂、矿山（特别是690V）和现代高层建筑，特别是智能楼宇中的配电系统。
施耐德香港有限公司IMT-2000-6300智能型万能式断路器符合IEC/EN60947-2和GB14048.2标准，全系列通过3C认证。

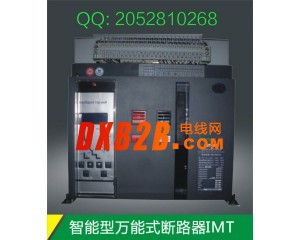

IMT(Inm=2000~6300)系列智能型万能式断路器
1抽屉式断路器2固定式断路器3智能控制器4操作机构5辅助触头6钥匙锁7灭弧室8二次插接件9钢缆连锁10杠杆连锁11分励脱扣器12闭合电磁铁13欠电压脱扣器14电动储能机构15摇手柄16安装板
4香港施耐德IMT-2000-6300智能型万能式断路器主要参数及技术性能
4.1香港施耐德IMT-2000-6300智能型万能式断路器主要技术指标
型号 IMT-2000
额定短路分断能力 Icu=80kA 400V Icu=50kA 690V
Ics=50kA 400V Ics=40kA 690V
Icw=50kA 400V Icw=40kA 690V
额定电流In(A) 400 630 800 1000 1250 1600 2000
极数 3、4
额定电压Ue(V) 400、690
额定绝缘电压Ui(V) 1000
N极最大持续电流IN（A）100%In
固有分断时间（ms） 23~32
智能型控制器 标准型（M）
通讯型（H）
操作性能 电气寿命 1000
机械寿命 免维护2500 有维护10000
接线方式 水平、垂直
重量（kg） 抽屉式三极/四极 68/77 70/80 74/81
固定式三级/四极 42/51 53/52 45/53
型号 IMT-3200、IMT-4000
额定短路分断能力 Icu=100kA 400V Icu=65kA 690V
Ics=80kA 400V Ics=65kA 690V
Icw=80kA 400V Icw=50kA 690V
额定电流In(A) 2000 2500 3200 4000
极数 3、4
额定电压Ue(V) 400、690
额定绝缘电压Ui(V) 1000
N极最大持续电流IN（A）100%In 50%In
固有分断时间（ms） 23~32
智能型控制器 标准型（M）
通讯型（H）
操作性能 电气寿命 500
机械寿命 免维护2500 有维护10000
接线方式 水平、垂直
重量（kg） 抽屉式三极/四极 94.5/117 119
固定式三级/四极 52.5/65.5
型号 IMT-6300
额定短路分断能力 Icu=120kA 400V Icu=85kA 690V
Ics=100kA 400V Ics=75kA 690V
Icw=100kA 400V Icw=75kA 690V
额定电流In(A) 4000 5000 6300
极数 3、4 3
额定电压Ue(V) 400、690
额定绝缘电压Ui(V) 1000
N极最大持续电流IN（A）50%In
固有分断时间（ms） 23~32
5.2智能型控制器
标准型（M型）多功能型（3M或3H型）
普通型，多功能型智能控制器功能一览表
功能选择性 标准型M 多功能型3M 3H
过载反时限保护 √ √ √
短路短延时定时限和反时限保护 √ √ √
短路瞬时保护 √ √ √
接地 √ √ √
漏电定时限和反时限 ○ ○
N相保护 ○ ○
断相等原因引起的电流不平衡保护 √ √
负载监控 ○ √
功能表功能 ○ √
查询功能 √ √ √
参数设定功能 √ √ √
编程接口功能 √ √
通讯组网功能 √
试验功能 √ √ √
自诊断功能 √ √
故障时钟功能 ○ ○
历史数据记录功能 ○ ○
MCR接通分断及超越跳闸功能 √ √
“√”为基本功能， “○”为可选功能
注：另有多种可选功能， 请及时联系咨询。
5.3 附件
5.3.1 分励脱扣器（通电时间不能大于1秒/次，通电频率不能大于5次/分钟）
除特殊产品必须搬运直接分断断路器外，一般应选用；可远距离操纵，使断路器断开。
特性：
额定控制电源电压Us（V） AC400、230、127 DC220、110
动作电压（V） （0.7~1.1） Us
功耗 300VA 40W
分断时间 30ms~50ms
注：手动产品无
5.3.2欠电压脱扣器
非断路器必带附件，为可选件：
当供电电线路欠压或失压时分断断路器来保护受电设备可能受到的损坏（如电机），或用来自动供电系统中的失压线路，提供用电可行性与系统安全性（如双电路供电）；
欠电压脱扣器动作分瞬时动作和延时动作两种，延时时间为1s、3s、5s、7s四种，延时准确度±15%在1/2延时时间内，电源电压恢复到85%Ue及以上时，断路器不断开；失压延时脱扣器采用阴容不得延时，外挂变压器，延时时间1s~7s。
特性：
额定控制电源电压Ue（V） AC400、230、127 DC220、110
动作电压（V） （0.35~0.7）Ue
可靠合闸电压（V） （0.85~1.1）Ue
可靠不能合闸电压（V） ≤0.35Ue
功耗 48UA（W）
5.3.3 闭合电磁铁（通电时间不能大于1秒/次），通电频率不能大于5次/分钟）
电动机贮能结束后，闭合电磁铁动作使操作机构的贮能弹簧力瞬间释放，使断路器闭合。
特性：
额定控制电源电压Us（V） AC400、230、127 DC220、110
动作电压（V） （0.85~1.1） Us
功耗 300VA 40W
合闸时间 不大于70ms
注：a.禁止长时间接通电源，以免损坏。
b.手动产品无。
5.3.4 电动储能机构（通电时间不能大于5秒/次，通电频率不能大于3次/分钟）
具有自动再贮能功能，方便双电源切换特性；
额定控制电源电压Us（V） AC400、230、127 DC220、110
动作电压（V） （0.85~1.1） Us
功耗 80W/110W/150W 192W
贮能时间 不大于5s
注：禁止长时间接通电源，以免损坏
5.3.5 辅助触头
标准型：4常开4常闭，剩下3常开3常闭供用户使用。
特殊型：2常开4常闭、4常开2常闭、5常开1常闭、1常开5常闭（用户需求可提供5开5闭辅助触头）。
额定值
额定电压（V） 额定发热电流Ith（A） 额定控制容量
AC230 6 300VA
AC400 6 300VA
DC220 6 60W
5.3.6门框及衬垫安装在配电柜室的门上，起到密封作用，防护等级达到IP40和IKOT（固定式和抽屉式）。
5.3.7相间隔板安装在接线排的相同，用于增加断路器的相间绝缘能力。
5.3.8抽屉式挂锁（无图）抽屉式断路器处于“分离”位置时，可拔出锁杆用挂锁来锁定，断路器无法摇至“试验”或“连接”位置（挂锁用户自备）。
5.3.9钥匙锁可将断路器的分断按钮锁定在按下位置上，此时，断路器不能进行闭合操作。
用户选装后，工厂提供锁和钥匙；
一台断路器配独立的一把锁和一把钥匙（一锁一钥匙）；
两台断路器配两把独立的锁和一把钥匙（两锁一钥匙）；
三台断路器配三把相同的锁和二把相同的钥匙（三锁两钥匙）。
注意：配钥匙连锁的万能式断路器需拔出钥匙时，必须先按住分闸按钮，逆时针方向旋转钥匙，然后拔出钥匙。
5.3.10按钮锁
用于锁住“断开”和“闭合”断路器的按钮，用挂锁上锁（挂锁用户自备）。
5.3.11透明防护罩
安装在柜体小室的门框上，防护等级达到IP54。适用于抽屉式及固定式断路器及负荷开关。
5.3.12门联锁（无图）
a.断路器状态门联锁
断路器合闸时，禁止柜门打开；断路器断开时，允许柜门打开。
b.断路器位置门联锁
断路器在连接和试验位置时，禁止柜门打开；断路器在分队地，允许柜门打开。
5.3.13钢缆绳机械联锁
可实现2台平放或垂直安装的三极或四极断路器联锁。
注：a.钢缆需折弯时，在折弯处要求过渡圆弧大于R120mm，确保钢缆能灵活运动。
b.检查钢缆并确保保缆绳内有足够的润滑油，确保钢缆灵活运动。
5.3.14连杆式机械联锁
三台垂直方向叠装修的三极或四极断路器实现一台合闸，其余两台分闸的联锁
5.3.15双电源自动转换开关
双电源自动转换开关为CB级，主要由两台IMT-2000~6300系列智能型万能式断路器及电源转换开关控制器等组成，适用于频率50/60Hz，额定工作电压400V的两路三相四线制电网中。双电源自动转换开关分自投自复、自投不自复、电网—发电三种。订购双电源自动转换开关时，必须注意以下几点：
a.为了防止用户接线错误，不能单独购买双电源自动控制器，需要与断路器一起订购
b.必须同时订钢缆机械联锁和5常开5常闭辅助（用户实际使用3常开3常闭）
c.双电源自动控制器专用电缆长2m，两台断路器之间的边线长2m
d.带双电源自动控制器的断路器，禁止带钥匙锁
e.断路器的分励脱扣器、闭合电磁铁的控制电源电压只能为：AC220V
f.带双电源自动控制器的断路器，不能带分合状态门联锁
g.带双电源自动控制器的断路器，不能带欠压延时脱扣器
h.当带双电源自动控制器的断路器配置H型智能控制器时，远程遥控断路器进行合闸、分闸功能不能使用
供用户AX辅助开关型式：
Ⅰ、三组转换触头（默认配置）Ⅱ、三常开三常闭触头Ⅲ、四组转换触头Ⅳ、四常开四常闭触头Ⅴ五组转换触头
SB1分励按钮、SB2欠压按钮、SB3合闸按钮、Q欠压脱扣器或欠压延时脱扣器、F分励脱扣器X合闸电磁铁、M贮能电机、XT接线端子、SA行程开关（注：若Q、F、X的控制电源电压不同时可分别接不同电源，智能脱扣器电源为直流时，如有外挂电源模块。
务必通过模块上U1、U2输入，不可直接加入到1、2端）
讯号输出回路说明：
1、 虚线部份由用户提供，控制回路注意加熔断器保护。
2、 若用户提出，端子#6~#7可输出常闭接点。
3、 端子#35可直接接电源（自动预贮能），也可串接常开按钮后接电源（手控预贮能）。
4、 端子#21~#24仅用于带功能表显示时接线（特殊接线除外）。
位置信号接线
香港施耐德IMT-2000-6300智能型万能式断路器操作要求：
1、抽屉座位置指示装置可以指示的位置有“分离”、“试验”和“连接”，根据订单要求全选或部分选择使用
2、抽屉式断路器的本体由“抽出”位置推到“分离”位置时，53#、54#端子应由接通转换为断开，54#、55#端子应由断路转换为接通。
3、抽屉式断路器本体由“分离”位置摇到“试验”位置时，56#、57#端子应由断开转换为接通，断路器本体母线与抽屉座桥形触头之间有足够的安全距离，并能可靠地进行合分闸操作。
4、抽屉式断路器本体由“试验”位置摇到“连接”位置时，抽屉座发出“咔嗒”声后，再继续向前摇，要求在抽屉座摇手柄旋转1.5圈以内，59#、60#端子应由接通转换为断开，60#、61#端子应由断开转换为接通，要求断路器本体母线或靠地插入抽屉座桥形触头中，并能可靠地承载主回路电流进行工作。
5、抽屉式断路器的本体由“连接”位置摇到“试验”位置时，56#、57#端子应由接通转换为断开，57#、58#端子应由断开转换为接通，断路器本体母线与抽屉座桥形触头之间有足够的安全距离，并能可靠地进行合分闸操作。
6、抽屉式断路器的本体由“试验”位置摇到“分离”位置时，53#、54#端子应由接通转换为断开，54#、55#端子应由断开转换接通，此时断路器本体仍不能抽出，需要继续向“分离”位置摇，直手柄摇不动为止，此时才能抽出断路器本体，抽屉式断路器本体拉出后，53#、54#端子应由断开转换为接通，54#、55#端子应由接通转换为断开。
7、在抽屉座位置转换操作过程中，必须将指针指向“分离”、“试验”和“连接”时才允许停下，否则位置指示装置将无法正确指示断路器本体在抽屉座中的位置。
位置信号触点容量：
额定电压（V） 额定发热电流Ith（A） 额定控制容量
AC230 5 300VA
AC400 5 300VA
DC220 5 60w
8 IMT-2000~6300系列万能式断路器订货规范
用户 订货日期 联系电话
型号规格 IMT-2000 IMT-3200 IMT-4000 IMT-6300
额定电流（In）A □400 □630 □800 □1000 □1250 □1600 □2000 □2000 □2500 □3200
□4000 □4000 □5000 □6300（无四极）
安装方式 □抽屉式 □固定式（注：In≥4000A以上无固定式）
极数 □三极 □四极
智能控制型
M型标准型（默认配置）保护功能
1.□Ir1过载长延时、Ir2短路延时反时限+定时限、Ir3短路瞬时、Ir4单相接地四段保护
2.□Ir1过载长延时、Ir2短路延时定时限、Ir3短路瞬时、Ir4单相接地四段保护
1.□Ir1过载长延时、Ir2短路延时定时限、Ir3短路瞬时、Ir4单相接地四段保护
2.□Ir1过载长延时、Ir2短路延时反时限+定时限、Ir3短路瞬时、Ir4单相接地四段保护
3.□带PROFIBUS-DP通讯协议 □带MODEBUS通讯协议
辅助功能
1. 电流表功能
2. 自诊断功能
3. 速写功能
4. 试验功能
5. 显示功能
一、IMT-2000~6300常规配置说明：
1.电动：欠压瞬时脱扣器、分励脱扣器、闭合电磁铁、3组转换触头、电动机、M型智能控制器、主回路水平接线、门框、主回路安装螺栓、M型智能控制器说明书、断路器使用说明书、包装箱、抽屉座（抽屉式断路器）
2.手动：欠压瞬时脱扣器、3组转换触头、M型智能控制器、主回路水平接线、门框、主回路安装螺栓、M型智能控制器说明书、断路器使用说明书、包装箱、抽屉座（抽屉式断路器）
二、施耐德香港有限公司IMT-2000-6300智能型万能式断路器可选配置（费用另计）：
1.IMT-2000~6300可选用配置说明：不可调欠压延时脱扣器（1s、3s、5s、7s不可调）、可调欠压延时脱扣器（1s、3s、5s可调）、杠杆联锁（抽屉式）、钢缆联锁、按钮锁、钥匙锁、门联锁、外置互感器式接地保护功能、垂直母线、旋转母线（In≤3200抽屉式）、3常开3常闭触头、4常开4常闭触头、4组转换触头、5组转换触头、H型智能控制器、位置信号、计数器、防护罩（IMT-2000）
