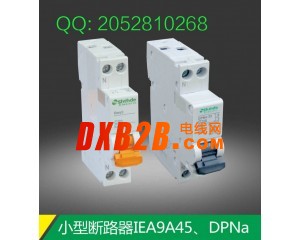

点击图片查看原图
1适用范围
香港施耐德IDPNa小型断路器（以下简称断路器）主要适用于交流50Hz或60Hz,额定电压230V，额定电流至32A的线路中起过载、短路保护，同时也可以在正常情况下作为线路的不频繁转换之用，尤其香施耐德香港有限公司IDPNa小型断路器适用于工业和商业的照明配电系统。
香港施耐德IDPNa小型断路器符合GB10963.1、IEC60898-1标准。
香港施耐德IDPNa小型断路器主要参数及技术性能
香港施耐德IDPNa小型断路器分类：
按额定电流分： 6A、10A、16A、20A、25A、32A；
按极数为带一个保护极的二极断路器（1P+N）；
瞬时脱扣器的型式为.C型（5In~10In）
香港施耐德IDPNa小型断路器主要技术参数及指标；
运行短路能力：4500A；
机械电气寿命：大于4000次；
时间—电流动作特性
序号 脱扣器额定电流In 起始状态 试验电流 规定时间 预期结果 试验环境温度 备注
a 冷态 1.13In t≥1h 不脱扣 电流在5s内稳定
b 紧接着a项试验后进行1.45 In t＜1h 脱扣 地上升至规定值
c ≤32A 冷态 2.55 In 1s＜t＜60s 脱扣 30℃~35℃
d 冷态 5 In t≥0.1s 不脱扣 通过闭合辅助
e 冷态 10 In t＜0.1s 脱扣 开关接通电流
3.2.4 接线：断路器使用时参照表2选取铜导线截面积：
表2
额定电流In（A） In≤6 6＜In≤13 13＜In≤20 20＜In≤25 25＜In≤32
铜导线截面积S(mm2) 1 1.5 2.5 4 6
4香港施耐德IDPNa小型断路器结构特点
4.1 产品体积小，结构紧凑，18mm宽度内拥有1P+N两极，是DZ47两极产品体积的一半。价格比优于同类产品。
4.2 产品壳体和部分功能件均采用高阻燃、耐高温、而冲击塑料制成。
4.3 产品直接带零线安装，避免零线接线错误潜在的触电危险。
4.4 产品采用导轨安装，方便省时。
6 订货须知
6.1 产品型号和名称，如IDPNa小型断路器。
6.2 瞬时脱扣型式和额定电流，如C20A（照明保护型额定电流20A）。
6.3 订货数量，如500台；
6.4 订货举例：IDPNa小型断路器C20A，500台。
