1 适用范围

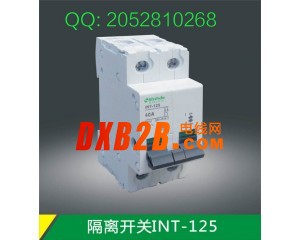

香港施耐德INT-100隔离开关主要作为终端组合电器中的总开关，适用于交流50/60Hz，额定电压400V及以下的配电和控制回路中，也可用于控制电动机、小功率电器和照明，广泛应用于工矿企业、高层建筑、商业及家庭等场所。
施耐德香港有限公司隔离开关符合GB14048.3、IEC60947-3标准。
3.7 安装形式采用TH35-7.5型钢安装轨安装，其安装面与垂直面的倾斜度不超过5°。
3.8 接线方法用螺钉压紧接线，扭紧力矩2.5N.m。
4 香港施耐德INT-100隔离开关主要参数及技术性能
4.1 香港施耐德INT-100隔离开关分类
4.1.1 按额定电流Ie分：32A、63A、100A；
4.1.2 扫极娄分：.单极；.二极；.三极；.四极；
4.1.3 额定频率：50/60Hz
4.2 香港施耐德INT-100隔离开关主要技术参数
4.2.1 额定工作电压Ue：230V（单极）、400V（多极）。
4.2.2 额定工作电流Ie：32A、63A、100A。
4.2.3 额定短时耐受电流I cw：12Ie，通电时间为1s；
4.2.4 额定短路接通能力Icm：20Ie，通电时间为1s；
4.2.5 额定接通与分断能力：3Ie，1.05Ue，COSφ=0.65；
4.2.6 操作性能：空载8500次，有载1500次，共10000次。COSφ=0.8，操作频率为120次/小时。
5 其它
5.1 香港施耐德INT-100隔离开关结构特点：隔离开关触头系统采用双断点直动结构，大电流选用二组平行的触头并联，既增大了电流容量，又充分利用了电动力补偿。同时的柄操作机构利用弹簧储能快速通断，克服了人力操作速度快慢的影响，大大提高了工作的可靠性，触头开闭状态有醒目色标显示，可预防误操作，提高了安全性。
5.2 香港施耐德INT-100隔离开关安装与使用：
5.2.1 安装前先检查开关是否与实际工作条件相符。
5.2.2 安装时按图示位置卡入安装轨，手柄上推为接通，指示标牌为红色；手柄下拉为断开，指示标牌为绿色。
5.2.3 电源进线从开关上方接入，下端接出线，导线应拧紧，不得松动脱出，或铜线裸露在接线端外。
5.2.4 通电前，先人工操作几次开关，应灵活可靠，无阻滞现象。
5.2.5 隔离开关在使用、贮存、运输等过程中，均不得受雨水侵袭。
5.3 注意事项：
本开关在一定时间内能承载非正常电路条件下的（短路）电流，也可不频繁通断适当的过载，但不能用来分断故障电流。
7 订货须知
7.1 订货时须说明：
7.1.1 隔离开关的名称、型号；
7.1.2 隔离开关的额定电流；
7.1.3 隔离开关的极数；
7.1.4 数量。
7.2 订货举例：用户订INT-100隔离开关，额定电流为63A、3极，数量100台。
