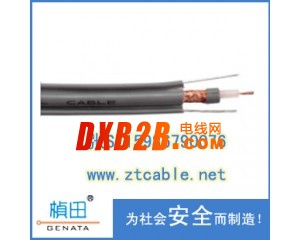

电梯视频线、电梯专用随行视频电缆
电梯监控专用电缆
电梯监控专用电缆
品牌：桢田/GENATA
应用：
适用于电梯监控系统的视频传输及信号控制
产品执行标准
Q/YTN3018-2006
产品说明
内导体使用多支裸铜线或天素线绞合
实芯聚乙烯或PVC绝缘
加强抗拉力钢丝及纤维
纵包铝箔屏蔽
软裸铜线或镀锡软铜线编织屏蔽
弹性软聚氯乙烯护套
长期允许工作温度应不超过70℃
包装长度：
200米/卷 300米/卷
安装注意事项：
1） 电梯电缆安装使用前应自由垂吊，充分退气扭。
2） 电梯中的悬挂加强芯剥离后应进行固定，同时应承受拉力
3） 悬挂加或芯应保持对称一致的拉力，其拉力与平均值差应不大于5%
4） 轿厢压缩缓冲器后，电缆不得与底坑地面和轿厢底边框接触
5） 随行电缆不应有打结和波浪扭曲现象
6） 视频、电源接口不得有虚焊、脱焊且应固定牢固
技术参数：
电梯监控专用电缆
|
型号规格
|
工艺结构
|
|
|
内导体
|
屏蔽结构
|
|
|
TSYV-75-4(BC128编)双屏蔽
|
7/0.10BC+10/0.2天素铜
|
编织16/8/0.10（BC）
|
|
TSYV-75-5(BC128编)双屏蔽
|
32/0.20天素线
|
编织16/8/0.10（BC）
|
|
TSYV-75-4(BC96编+128编)四屏蔽
|
7/0.10BC+10/0.2天素铜
|
编织16/6/0.10（BC）编织16/8/0.10（BC）
|
|
TSYV-75-4(BC128编)带两股钢丝 双屏蔽
|
7/0.10BC+10/0.2天素铜
|
编织16/8/0.10（BC）
|
|
TSYV-75-4+TVVB2*0.75+HYV4*11/0.15(BC128编) 带钢丝
|
7/0.10BC+10/0.2天素铜
|
编织16/8/0.10（BC）
|
|
TSYV-75-4+TVVB2*1.0（BC128编）带双钢丝
|
7/0.10BC+10/0.2天素铜
|
编织16/8/0.10（BC）
|
深圳市艺通能科技有限公司专业生产桢田（GENATA）品牌线缆，公司主要生产电梯视频线、电梯专用随行视频电缆、视频电源综合电梯电缆、电梯电缆、电梯专用电缆、电梯控制电缆、电梯视频电缆、高速电梯综合电缆、TSYV-75-4+TVVB2*0.75+HYV4*11/0.15(BC128编) 带钢丝电梯电缆、双钢丝电缆、电梯监控专用电缆、电梯安防电缆、电梯专用扁平电缆、电梯网络电缆、网络电梯线等
选 电梯监控电缆请认准桢田（GENATA）品牌
