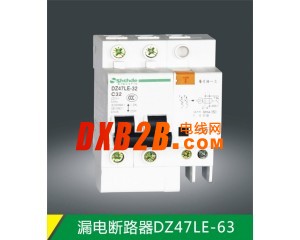

DZ47LE剩余电流动作断路器

1适用范围

香港施耐德DZ47LE剩余电流动作断路器适用于交流50Hz或60Hz，额定电磁单极两线、两极230V，三极、三极四线、四极400V,额定电流至60A的线路中，当人身触电或电网泄漏电流超过规定值勤时，剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全。剩余电流动作断路器具有过载和短路保护功能，可用来保护线路或时机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

产品符合GB16917.1和ICE61009-1标准。

3.6安装型式：采用TH3.5-7.5型钢安装轨安装。

3.7安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍；剩余电流动作断路器一般垂直安装，手柄向上为接通电源位置；安装处应无显著冲击和振动。

3.8接线方法：用螺钉压紧接线。

4香港施耐德DZ47LE剩余电流动作断路器主要参数及技术性能

4.1香港施耐德DZ47LE剩余电流动作断路器主要规格：

4.1.1额定电流(In)：壳架等级电流32A为：6、10、16、20、25、32A；壳架等级电流63A为：6、10、16、20、25、32、40、50、63A；

4.1.2额定剩余动作电流I△n：

4.1.3按极数和电流回路分为：

a.单极两线剩余电流动作断路器；

b.两极剩余电流动作断路器；

c.三极剩余电流动作断路器；

d.三极四线剩余电流动作断路器；

e.四极剩余电流动作断路器；

4.1.4按瞬时脱扣器特性分：

C型（5~10）In，D型（10~16）In。

4.2香港施耐德DZ47LE剩余电流动作断路器主要技术参数：

4.2.1额定电压Un（V）：单极两线、两极为230V；三极、三极四线、四极为400V；

4.2.2额定短路能力Icn(A)：6000（C6~C40）；4500（C50、C60、D6~D60）；

4.2.3额定剩余接通和分断能力I△m(A)：2000；

4.2.4额定剩余不动作电流I△no：0.5I△n；

4.2.5剩余电流动作的分断时间见下表

In(A)   I△n(A)                 剩余电流等于下列值时分断时间（s）

In 2I△n 5I△n      5A、10A、20A、50A^a,100A,200A,500A    1△n^b

6~60   0.03，0.05，0.1，0.3      0.1    0.05    0.04    0.04    0.04

注：a. 5A，50A，20A，50A，100A，200A，500A的试验仅对验证动作时进行，对大于过电流瞬时脱扣范围下限的电流值不进行试验。

b.在I△tC型或D型的过电流瞬时脱扣范围下限的电流值进行试验。

4.2.6香港施耐德DZ47LE剩余电流动作断路器过电流保护特性

序号 额定电流In(A) 起始状态 试验电流表 规定时间t        预期结果    备注

1     6~63           冷态       1.13In         t≥1h                        不脱扣

2     6~63   紧接前项试验进行   1.45In     t＜1h                          脱扣

3     6~63           冷态       2.25In     1s＜t＜60s In≤32A      脱扣

1s＜t＜120s  In＞32A   脱扣

4     6~63           冷态       5In           t≥0.1s                  不脱扣   C型

                                                         10In          t＜0.1s       脱扣

                                                         10In          t≥0.1s                 不脱扣   D型

16In          t＜0.1s脱扣

4.2.7香港施耐德DZ47LE剩余电流动作断路器机械电气寿命：

电气寿命：2000次，COSφ=0.85~0.9；

机械寿命：2000次；

操作频率：In≤25A   240次/h;

In≤25A   120次/h;

4.2.8绝缘耐冲击电压性能

各极连接在一起与中性极之间能承受峰值为6000V的冲击电压；

各极与中性极连接在一起和金属支架之间能承受峰值为8000V冲击电压。

4.2.9剩余电流动作断路器在峰值电流为200A冲击电流和峰值电压为2.5 Un浪涌过电压作用下，具有承受能力。并不引起误动作。

4.2.10脱扣器特性曲线见图1

4.2.11接线螺钉扭矩应不小于1.5N·m；

4.3周围空气温度：

周围空气温度最高温度40℃最低不低于-5℃，24h平均不超过+35℃,周围空气温度对断路器的影响见表现3。

温度℃             -15    -5      0    10    20    30   40    55

额定电流修正系数   1.19   1.15   1.13 1.06   1.05   1   0.96   0.89

4.4安装铜导线造型见表4

额定电流In(A)       标称铜导线截面积（mm²）

10及以下            1.5

10~20                            2.5

20~25                            4

25~32                            6

32~50                            10

50~60                            16

5香港施耐德DZ47LE剩余电流动作断路器 外形及安装尺寸

3TH35-7.5安装导轨尺寸

1P+N外形装尺寸45×54×74

2P外形装尺寸63×72×77.8

3P外形装尺寸90×103.5×77.8

3P+N外形装尺寸99×117×77.8

4P外形装尺寸117×135×77.8

6香港施耐德DZ47LE剩余电流动作断路器 订货须知

6.1订货时要标明下列各点：

6.1.1产品型号和名称，如：壳架等级额定电流为63A，产品型号名称为DZ47-63剩余电流动作断路器；

6.1.2额定电流，如50A；

6.1.3极线数，如单极两线；

6.1.4瞬时脱扣器类型，如C型；

6.1.5额定剩余动作电流，如0.03A；

6.1.6订货数量，如50台；

6.2订货举例：DZ47LE-63剩余电流动作断路器，C50，单极两线，0.03A，50台。
