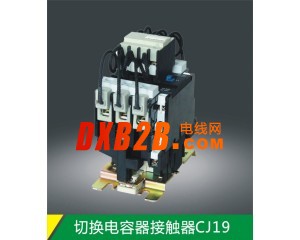

CJ19切换电容器接触器

施耐德香港有限公司CJ19切换电容器接触器型号规格：CJ19-25/11.02.20‖CJ19-32/11.02.20‖CJ19-43/11.02.20‖CJ19-50/12. 21‖CJ19-63/12. 21‖CJ19-95/12. 21‖LC1-DK25/11.02.20‖LC1-DK32/11.02.20‖LC1-DK43/11.02.20‖LC1-DK50/12. 21‖LC1-DK63/12. 21‖LC1-DK95/12. 21‖

1、施耐德香港有限公司CJ19切换电容器接触器适用范围

香港施耐德CJ19切换电容器接触器专用于投入切换低压并联电容器，广泛应用于交流50Hz或60Hz，电压至380V的无功率补偿设备中，接触器附有抑制涌流装置，能有效地减少合闸涌流对电容的冲击和减低开断瞬间的操作过电压，可代替原来由一只接触器和三只限流电抗器组成的切换装置，体积小，重量轻，通断能力强，安装方便。CJX2交流接触器‖LC1-D交流接触器‖锆鎕賕

香港施耐德CJ19切换电容器接符合GB14048.4、IEC60947-4-1标准。

2、型号含义

CJ19—□□/□□

CJ19 ——切换电容器接触器

—□□ ——基本规格代号

/□□ ——辅助触头数

          20表示常开，11表示一常开，一常闭

       02表示两常闭（25A-43A）

       21表示两常开一常闭，12表示一常开两常闭（63A-95A）

3、CJ19切换电容器接触器工作条件和安装条件:

周围空气温度为-5℃~+40℃，且24h内平均值不超过+35℃。

海拔：海拔不超过2000m.  CJX2交流接触器‖LC1-D交流接触器‖锆鎕賕

 大气条件：在+40℃时， 大气的相对湿度不超过50%；在较低温度下可允许有较高相对湿度，最湿月的月平最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，因温度变化在产品上发生的凝露的情况必须采取措施；锆鎕賕

 污染等级：3级；

 安装类别：III类；

 安装条件：安装面与垂直面的倾斜度不大于±5°。

 冲动振动：产品应安装和使用在无显著摇动和冲击、振动的地方。

4、香港施耐德CJ19切换电容器接触器主要参数及技术性能

型号         CJ19-           25、 32、 43、 63、 80、 95

380V下额定工作电流（A）     17、 23、 29、43、 50、 63

230V时可控电容器容量（kVar） 6.5、 8.5、 10、20、 21、 23

400V时可控电容器容量（kVar） 12、 16.7、 20、32、 38、 42

额定绝缘电压（V）            690、690、 690、690、 690、 690

控制涌流能力                 20In、20In、20In、20In、20In、20In

电寿命（万次）                10、 10、 10、 8、    8、 8

单只重量（kg）               0.44、0.60、0.63、、1.33、 1.5、 1.5

动作特性              吸合：（85%~10%）Us；释放：（20%~75%）Us

50Hz、20℃下 平均功耗（VA）---

                     ---吸合： 76、   110、 110、 230、 230、 230

                     ---保持： 9.4、   11、 11、 32、 32、 32

香港施耐德CJ19切换电容器接触器辅助触头控制容量 AC-15   360VA:    DC-13  33W

5、香港施耐德CJ19切换电容器接触器 外形及安装尺寸

CJ19切换电容器接触器外形尺寸(长×宽×高) CJ19切换电容器接触器安装尺寸(长×宽)：

CJ19-25： 117×47×123                          35×50/60

CJ19-32： 130×58×130                          40×50/60

CJ19-43： 130×58×135                          40×50/60

CJ19-63： 170×79×150                          40×100/110

CJ19-80： 200×87×158                          40×100/110

CJ19-95： 200×87×158                          40×100/110

6、香港施耐德CJ19切换电容器接触器结构特点

接触器为直动式双断点结构， 触头系统分上下两层布置，上层有三对限流触头与限流电阻构成抑制涌流装置。当合闸时它先接通经数秒之后工作触头接通，限流触头中永久磁块在弹簧反作用下释放，断开限流电阻，是电容器正常工作。CJX2交流接触器‖LC1-D交流接触器‖锆鎕賕

CJ19-25~43的接触器有两对辅助触头，CJ19-63~95的接触器有三对辅助触头。

CJ19-25~43的接触器可用螺钉安装，也可借底部的滑块扣装在35mm标准卡轨上。

CJ19-63~95可用35mm或75mm标准卡轨安装。面罩上有一个可拆卸的长方形白色小牌，用户可用它打印项目代号等。
