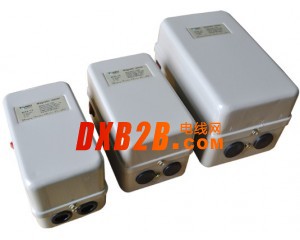

适用范围QCX5空压机保护器（QCX5空压机磁力起动器）适用于交流50Hz 或60Hz，额定工作电压660V 及以下，额定工作功率为15kW及以下空气压缩机的启动、停止及过载保护之用。
QCX5空压机保护器有交流接触器、热过载继电器组成，装于具有一般防尘能力的金属防护外壳
内，并有易于操作的按钮。热过载继电器具有温度补偿及自动与手动复位功能，可以板动调节钮进行电
流整定。热过载继电器还带有断相保护机构，当电动机在断相运转时，能够切断电动机电源进行断相保护。
空压机保护器型号含义
QC X5 - □
额定工作电流
设计序号
磁力起动器
空压机保护器工作条件
◆ 海拔高度不超过2000m；
◆ 周围空气温度不超过+40℃，且24 小时内的平均值不超过+35℃全年的平均温度为+20℃，周围空气
温度的下限值是-5℃；
◆ 周围空气是清洁的，不应有尘埃、烟灰、有害气体和蒸气或含盐而污染。大气的相对湿度在周围的空
气温度为+ 4 0 ℃不超过5 0 % ；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为
90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露；
◆ 与垂直面的倾斜度不超过5°。
◆空压机保护器应安装于垂直平面上，其倾斜不超过5°；
◆ 安装起动器QCX5 B9、12、18 用3 个M4 螺钉，MSB B25、30 用3 个M6 螺钉并加上垫圈与弹簧垫圈；
◆空压机保护器主电路与辅助电路接线端子是采用具有物制垫圈的不落式组合螺钉。导线插于接线压板下，
然后旋紧螺钉即可，接线时不必取上接线压板；
◆空压机保护器接地螺钉应妥善接地；
◆空压机保护器有几个待敲孔，进出线时将待敲孔按需要敲落，装上壳内有的绝缘套然后穿孔接线；
空压机保护器使用和操作
◆ 使用前先将热过载继电器的调节旋钮调节至负荷的额定工作电流。
◆ 起动器所配热过载继电器的热元件额定工作电流大于该起动器的额定工作电流时，其 整定电流的调节
不得超过起动器的额定工作电流。
◆ 在操作起动器的接通，断开按钮时，应将手指按其上方部位。
空压机保护器保养和修理
◆空压机保护器如在工作中发生较大噪音，可用压缩空气或小毛刷等消除磁铁极面上的尘埃。
◆空压机保护器在使用中如发现切断电源后接触器有明显的延时释放现象，可 将磁铁极面上的油垢擦净即能恢复正常
使用。
◆空压机保护器的触头由于电弧的作用而产生烧黑或烧毛现象并不影响其性能，不必清除，否则反会促使接触
器提前损坏。
