概述

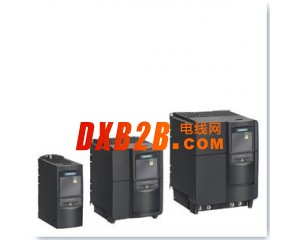

SINAMICS V10 变频器是一种为三相交流进线 400V，具备了通
用驱动的基本功能，多用途的经济型工业变频器。
按照外形尺寸（从 FSA ～ FSD 共四种），SINAMICS V10 的功
率范围覆盖 0.55kW ～ 22kW。
外形尺寸分别为 FSA、FSB、FSC 和 FSD
设计
• SINAMICS V10 在结构上由变频器和操作面板两部分组成。
变频器在订货时已经包含了操作面板。
• 外形尺寸 A 的 SINAMICS V10 变频器采用了散热器自然散热的
形式，外形尺寸 B、C、D 的变频器配置风扇对散热器进行冷却。
• SINAMICS V10 变频器的接线非常清晰，接线端子全部在变
频器下方，在变频器前侧有对应的文字说明，电源输入和电
机输出端子标有符号以便于区分。
• SINAMICS V10 变频器默认采用正常的壁挂式安装方式，在
环境比较恶劣的环境下工作时如果需要穿墙式安装，请参考
对应选件说明。
• IP21 防护等级
• 可选择安装组件，支持穿墙式安装
• 仅需四颗螺钉即可将操作面板直接安装到柜门
• 所有电路板带有防护涂层
• 冷却气流只通过散热器，而内部的电子模块则通过自然散
热；外形尺寸 A 尺寸（功率从 0.55kW～1.5kW）的变频器
无须风扇冷却，大尺寸的变频器的风扇可方便拆卸更换
• 高精度的模拟输入和输出接口，通过开关可以选择电压或者
电流模式
• 可拆卸的接线端子，简化了接线。功率接线端子有图形标
识，识别方便
内置十种常用的客户接线宏，满足常见控制接线。内置六种应用
宏，分别针对开箱即用，普通风机水泵，重载水泵，传输带，
高转动惯量和高转矩负应用。根据负载类型选择应用宏代码即可
完成相关参数的设置。能够在初始化阶段选择接线宏和应用宏代
码，相关的参数可自动设置完成
• 操作面板提供了向导方式的初始化调试菜单，面板采用中文标
识，方便查看变频器的各种运行状态，一键切换本地操作面板控
制和远程端子控制，相同型号变频器间的参数拷贝
• 供电电压调节范围达到 400V 3AC -15% ～ +15%，适应复杂的供
电情况
西门子CPU412
6ES7412-1XJ05-0AB0
SIMATIC S7-400，CPU 412-1 中央处理单元，带： 288 KB 工作内存， （144 KB代码，144 KB数据）， 接口MPI/DP 12 MBIT/S
6ES7412-2EK06-0AB0
SIMATIC S7-400, CPU 412-2 PN CENTRAL PROCESSING UNIT WITH: 1 MB WORKING MEMORY, (0,5 MB CODE, 0,5 MB DATA), INTERFACES: 1. IF MPI/DP 12 MBIT/S (X1), 2. IF ETHERNET/PROFINET (X5),
6ES7412-2XJ05-0AB0
SIMATIC S7-400，CPU 412-2 中央处理单元，带： 512 KB 工作内存， （256 KB代码，256 KB数据）， 1个接口 MPI/DP 12 MBIT/S， ，2个接口 PROFIBUS DP
西门子CPU414
6ES7414-2XK05-0AB0
SIMATIC S7-400，CPU 414-2 中央处理单元，带： 1 MB 工作内存， （0.5 MB代码，0.5 MB数据）， 1个接口 MPI/DP 12 MBIT/S， ，2个接口 PROFIBUS DP
6ES7414-3EM06-0AB0
SIMATIC S7-400, CPU 414-3 PN/DP CENTRAL PROCESSING UNIT WITH: 4 MB WORKING MEMORY, (2 MB KB CODE, 2 MB DATA), INTERFACES: 1. IF MPI/DP 12 MBIT/S (X1), 2. IF ETHERNET/PROFINET (X5), 3. IF IF964-DP PLUGABLE (IF1)
6ES7414-3XM05-0AB0
SIMATIC S7-400，CPU 414-3 中央处理单元，带： 2.8 MB 工作内存， （1.4 MB代码，1.4 MB数据）， 1个接口 MPI/DP 12 MBIT/S， ，2个接口 PROFIBUS DP， 3. IF IFM模块，可插拔
西门子CPU416
6ES7416-2XN05-0AB0
SIMATIC S7-400，CPU 416-2 中央处理单元，带： 5.6 MB 工作内存， （2.8 MB代码，2.8 MB数据）， 1个接口 MPI/DP 12 MBIT/S， ，2个接口 PROFIBUS DP
6ES7416-3ES06-0AB0
SIMATIC S7-400, CPU 416-3 PN/DP CENTRAL PROCESSING UNIT WITH: 16 MB WORKING MEMORY, (8 MB KB CODE, 8 MB DATA), INTERFACES: 1. IF MPI/DP 12 MBIT/S (X1), 2. IF ETHERNET/PROFINET (X5), 3. IF IF964-DP PLUGABLE (IF1)
6ES7416-3XR05-0AB0
SIMATIC S7-400，CPU 416-3 中央处理单元，带： 11.2 MB 工作内存， （5.6 MB代码，5.6 MB数据）， 1个接口 MPI/DP 12 MBIT/S， ，2个接口 PROFIBUS DP， 3. IF IFM模块，可插拔
