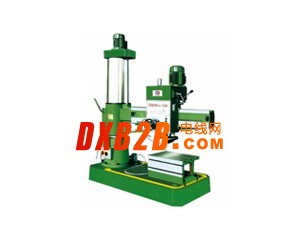

Z3040×13A摇臂钻床（双立柱）
Z3040x13A摇臂钻床，是一款双立柱结构摇臂钻床，很多客户不了解双立柱结构的含义，双立柱是指外立柱套装在内立柱上，摇臂带动外立柱围绕内立柱采用轴承旋转，这样均衡了轴承的旋转，避免了单立柱摇臂钻在旋转摇臂工作的时候沉重的现象。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。Z3040摇臂钻床具有结构简单实用、操作维修方便等特点，而且将其他钻床的优点聚为一体，使之加大了钻床的加工范围。如：镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能，广泛用于中小型企业、乡镇和个体工业的机械加工。
1.双立柱设计，使摇臂更轻巧，便捷！工作效率大大起高
2.操纵系统集中在主轴箱上，变速灵活、方便、进给机械电器双保险，安全。避免误操作
3.基础大件采用优质材料成型铸造，经时效处理后，用高精度机床加工，具有极高精度
4.各导轨面均经淬硬处理，主轴采用氮化处理，延长使用寿命。
5.主轴正反转采用手把控制，钻孔，攻丝更加方便快捷！
6.臂长1.3米，加工范围更大，更便捷
7.摇臂导轨加宽未定性更好
8.进给涡轮自动润滑
|
主要技术参数 |
Z3040×13A |
|
钻孔最大直径mm |
铸铁40钢材32 |
|
主轴端面至工作台距离mm |
260-1050 |
|
主轴中心距立柱母线距离mm |
360-1300 |
|
主轴行程mm |
200 |
|
主轴锥孔(莫氏) |
4 |
|
主轴转速范围r.p.m |
75.130.240.380.660.1200 |
|
主轴转速级数 |
6 |
|
主轴进给量范围r.p.m |
0.10-0.25 |
|
主轴进给量级数 |
3 |
|
摇臂回转角度 |
360 |
|
主电机功率kw |
2.2 |
|
升降电机功率kw |
1.5 |
|
机床重量kg |
1600 |
|
外形尺寸mm |
1800×810×2300 |
1.齿轮箱自动供油系统：摇臂钻的设计原理就是立式齿轮，传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑
2.立柱安全锁紧，传统一般都是立柱锁紧 不带安全装置，装此设置要多2个交流接触器。
3.主轴有行程开关保护系统，在自动进给时，忘记松开自动进给会使主轴顶车，这个保护主轴不易被损坏。
4.超音频淬火齿轮：耐磨、硬度高.
5.丝杠采用品牌厂家，品牌厂家不是直接用圆钢车出来，而是严格按照工艺要求，回火热处理等严格工艺要求，专用丝杠设备，使用外圆磨磨后光洁度高，使用寿命超过普通丝杠2倍。
6.精度好，从毛坯件进厂到机加工车间再到装配车间，喷漆车间，成品车间每一道程序都有专门的质检，从而保证产品出厂的绝对合格。
一、售后服务承诺
承蒙您惠购滕州市海纳机床制造有限公司系列产品，我公司在此向您致以真挚的谢意！为了保护您的合法权益，免除您后顾之忧，滕州市海纳机床制造有限公司向您做出下述保修服务承诺，并向您提供以下服务：
1.严格按照国家标准、合同及技术规范要求选择最佳方案，并全面对过程质量进行跟踪 、监控、检验、确保产品质量；
2.建立用户服务技术档案，以备售后跟踪服务；
3.产品，自购买之日起贰年内，公司为您提供免费上门服务，保修期满后，仍将提供终生维修，视情况收取适当维修费用；
4.凡购买我公司售出的产品均向用户提供产品使用说明书、产品合格证明书、装箱单及相关技术资料。
5.以下情况收费维修，含零部件费，运费及维修费用二年保修期后出现故障。非产品自身质量问题，因外界影响或人为损坏造成的故障。未经厂家允许，使用者自行拆装过的产品。
二、售后服务说明
客户在使用产品的过程中，如发现产品不能正常使用时，可立即向营销中心售后服务部咨询，并将所用产品的型号、规格、产品出厂编号、使用环境、故障情况、购买日期和服务要求详细说明。经售后服务部提出处理建议后，仍不能解决的，再决定派人或作其他处理。
备 注：本公司保留因业务需要而修改的权利和最终解释权！
