批发10KV户外柱上高压真空断路器ZW32-12西安

西安耐电电力设备有限公司           产品详细参数欢迎来电咨询：18710876771

ZW32-12/630-12.5

ZW32-12/630-20

ZW32-12/T630-12.5

ZW32-12/T630-20

ZW32-12G/630-12.5

ZW32-12G/630-20

ZW32-12G/T630-12.5

ZW32-12G/T630-20

ZW32-12/1250-20

ZW32-12G/1250-20

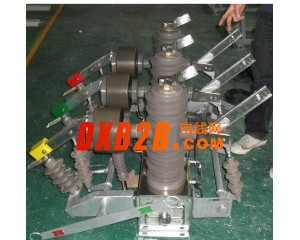

ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。

·主要技术参数

名称 单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20

额定电压 kV 12

额定电流 A1250 630 630

额定短路开断电流 kA 20 16 20

额定短中关合电流（峰值） 31.5 40 50

额定峰值耐受电流 31.5 40 50

额定短时耐受电流 20 16 20

额定短路持续时间 S 4

额定绝缘水平 雷电冲击耐受电压（峰值） kV 相间、对地75，断口85

1min工频耐受电压 相间、对地42，断口48

额定操作顺序 分 -0.3s- 合 -180s- 合分（电动机构）

额定短路电流开断次数 次 30

机械寿命 10000

额定操作电压（分合线圈） v DC220,100, AC220

动静头允许磨损累计厚度 mm 3

过电流脱扣器额定电流 A 5

电流互感器电流比 200/5 400/5 600/5

触头开距 mm 9±1

触头超程 2±0.5

平均分闸速度 m/s 1.2±0.3

平均合闸速度 0.6±0.2

分闸时间 ms 30-60

合闸时间 20-40

合闸弹跳时间 ≤20

三相分合闸同期性 ≤2

每相回路直流电阻 μΩ ≤80

储能电机 额定电压 V -220

额定功率 W 200

储能时间 S ≤8               产品详细参数欢迎来电咨询：18710876771
