一、用途

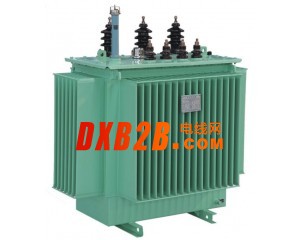

S11-M(R) 10KV级三相全密封配电变压器，适用于10kV，50Hz输配电系统中，可供工矿企业和动力照明之用。
产品适用的各种条件按GB1094《电力变压器》标准。
二、型号含义
三、产品特点
S11-M(R)三相卷铁心全密封配电变压器是新一代的节能型产品，具有工艺先进、性能技术领先、结构新颖、外形美观以及占地面积小等特点：
1、铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面、铁轭、铁芯柱联结为圆角，铁心为封闭型。
2、高、低压线圈直接绕在铁心上，两线圈同心度好，抗短路能力强。
3、由于铁心结构特殊，又是由晶态取向优质冷轧硅钢片卷制经退火而成，使S11-M.R变压器与同容量S9型相比空载损耗下降30%，空载电流下降70%，噪声下降8分贝左右。
4、取消储油柜，采用波纹油箱，温度引起的油体积变化由波纹片的弹性调节，使变压器油与空气隔绝延长 使用寿命。
5、采用波纹油箱温升低，占地面积小，外形美观。
6、铁心加工全部机械化，减轻劳动强度，使产品质量提高，质量稳定。
四、S11-M.R-30～2500KVA 三相全密封配电变压器性能参数
五、订货须知
1、额定容量；
2、高低压额定电压；
3、联结组标号；
4、短路阻抗；
5、分接范围；
6、频率；
7、其它特殊要求。
