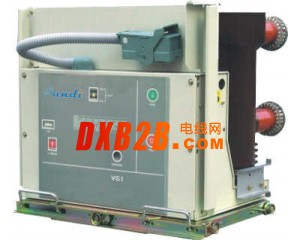

三迪VS1-12户内真空断路器

    VS1系列户内真空断路器是三相50Hz，额定电压为12KV的户内高压开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。采用断路器主导电回路和弹簧操动机构整体性设计，配以专用推进机构，组成手车单元，也可根据用户要求单独使用。主导电部分采用复合绝缘形式，体积小，能有效节省空间，而且能有效保护真空灭弧室免受冲击和碰撞的影响。
    断路器符合GB1984-2003、DL403-2000、IEC62271-100/2000等标准。
◇型号定义


◇主要特点
1. VS1真空断路器主导电回路和操作机构整体性设计。
2. VS1真空断路器主导电回路复合绝缘。
3. 成熟的操作机构，可进行频繁的操作或多次开断短路电流。
4. 可靠性高,运行成本低。
5. 性能卓越,性价比高。
6. 该产品在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。

◇工作条件
周围空气温度：-15℃～+45℃；
相对湿度：日平均不大于95%，月平均不大于90%；
海拔高度：不超过1000m；
地震烈度不超过8级；
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合；
当使用条件超出上述范围时，请联系本公司协商确定允许范围及技术措施。

◇主要技术参数


◇断路器本体结构
    断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。断路器主体安装在做成托架状的断路器操动机构外壳的后部。视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。在实际使用当中，额定电流1250A及以下等级在运行时间可不必去除，额定电流1600A及以上等级运行时则必须去除。结构示意图如下：
