◇简介

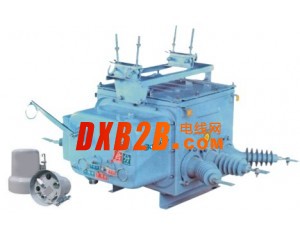

ZW20-12型户外高压智能分界真空断路器采用真空灭弧,SF6气体作为绝缘介质,额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电网中的负荷电流，过载电流及短路电流。适合用于变电站，工矿企业，农村电网配电系统作保护和控制及频繁操作场所之用。该产品与SDFDR控制器配套，可直接切除单相接地故障，能满足配电自动化系统要求。
符合以下标准及规范：
GB1984 《交流高压断路器》
GB11022《高压开关设备通用技术条件》
GB311.1《高压输变电设备的绝缘配合》
DL/T593 《高压开关设备的共用订货技术条件》
DL/T402 《交流高压断路器订货技术条件》
◇型号定义
◇主要技术参数
1.开关额定参数
2.控制器额定参数
◇使用环境
周围空气温度上限不超过40℃，下限不超过- 45℃；
风速：不大于35m/s；
海拔不高于1000m；地震烈度不超过8度；
环境温度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；
覆冰厚度为：10mm；
安装场所应为无易燃、爆炸、化学腐蚀物及经常性剧烈震动的场所；
中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
