一、概述

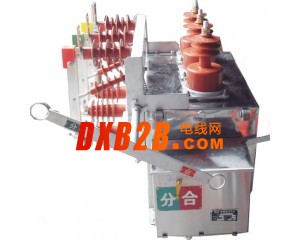

ZW12-12系列户外高压真空断路器是三相交流户外高压开关设备，主要用于12KV等级，额定电流630A,
额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、
过载电流、短路电流，对电网进行切换和保护。
断路器可根据用户需要配装隔离开关，产品内部可装设电压互感器作为操作电源用。
断路器整体结构为本相共箱式，壳体密封，内部采用复合绝缘结构，具有抗凝露、抗污秽的特点，
绝缘水平高。
ZW12-12户外柱上真空断路器是由ZW10-12断路器与隔离刀组合而成的，称为组合断路器，可作为分
段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。
二、使用环境条件
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
三、型号及含义
四、主要技术参数
五、外形及安装尺寸
六、订货须知
1、产品名称、型号、额定电流、额定电压、额定开断电流；
2、额定操作电压及储能电动机额定电压；
3、所配电流互感器电流比及准确级次；
4、箱体外壳的材质及颜色；
5、若有其他特殊要求，订货时协商。
