一、概述

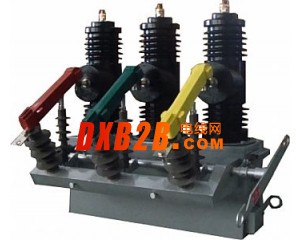

AB-3S-12系列户外高压真空永磁断路器是本公司综合国内外先进技术、博采众家之长、采用全新设计理念、运用高科技手段、最新研制的新一代柱上真空断路器。该产品既可作为35kV变电所主变10kV侧及10kV出线的开关，也可作为配电网的柱上开关，和本公司生产的控制器相结合便可方便地实现控制、保护、测量、通讯，是实现配网自动化和小型化变电所的首选设备。
二、使用环境条件
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
三、型号定义
四、技术特点
⑴采用磁致动（永磁）机构，使部件大量减少，合闸功率大幅度减小，稳定可靠，无需定期维护保养；
⑵采用进口户外环氧树脂作为外绝缘材料，重量轻、寿命长达15年以上，耐候性好，无油、无SF6，符合环保要求；
⑶采用先进的DSP芯片，集控制、保护、测量、通讯于一体，使系统具有超前设计、超强功能；
⑷采用综合传感器技术，实现装置的在线监测；
⑸采用同步关合技术，实现断路器同步关合，有效抑制操作过电压和涌流；
⑹通讯方式灵活，可选用GPRS通讯，支持中、英文短信息；
⑺具有快速保护功能，使得配电网在无主站配合的情况下，亦能自动完成隔离和恢复供电，极大地提高供电可靠性能；
⑻无需增加配置即可实现对单相接地故障的在线判断并按照定给出告警或跳闸；
⑼采用测温和温度修正技术，使得装置在各种温度条件下都达到很高的精度；
⑽专门设计的电源管理模块可提供2路辅助电源进线(AC220或AC110V)的自动转换，监测电池并控制电池充电电压和充放电电源；
⑾不锈钢箱体，免维护。
五、主要技术参数
