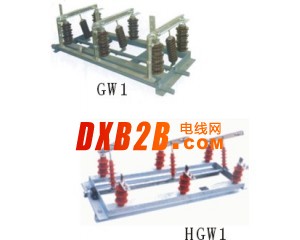

三迪HGW1-10系列户外高压隔离开关

一、概述
    HGW1-10系列户外高压隔离开关系供户外安装一般用途隔离开关。用于三相交流50Hz、额定电压10kV及以下的电力系统中。供线路在有电压而无负载的情况下接通、切断和转换之用。该产品符合GB1985《交流高压隔离开关和接地开关》、DL486《交流高压隔离开关订货技术条件》、DL/T593《高压隔离开关设备的共用订货技术条件》等国家标准和电力行业标准。
二、使用环境条件
    2.1 海拔高度：不超过1000m。
    2.2 环境温度：-25℃～+40℃。
    2.3 风压：不超过700Pa。
    2.4 覆冰厚度：不超过10mm。
    2.5 地震烈度：不超过8度。

三、型号定义

四、技术参数

五、结构原理
    5.1 HGW1-10G（D）开关为单相式结构。每相由底架、主闸刀（接地闸刀）、动触头、静触头、转轴、拉杆绝缘子组成。三相通过联管相连，操作时转轴借助拉杆绝缘子带动主闸刀进行分合闸，触刀采用槽钢形式，增加机械强度和散热面积。
    5.2 HGW1-10GD1、HGW1-10GD2系列开关是在HGW1-10G基础上增加带接地刀的一种开关，配用CS□手动操作机构后，能达到主刀合闸时，地刀不能合闸；地刀合闸时，主刀不能合闸的防误互锁要求。
六、HGW1-10G（D）系列开关外形图和安装尺寸见图一、图二


七、订货须知
    6.1 订货时，请详细填写产品的型号规格、名称、数量、基本技术参数，所配机构的名称、型号、请勿省略，以防差错。
    6.2 产品常规供货时，HGW1-10G开关配用CS8-5操作机构，如需带辅助开关，应另加说明，并注明节点对数。HGW1-10GD1（D2）开关配用CS□操作机构。
    6.3 如对产品有特殊要求，如高海拔地区或高寒地区须特别注明。
