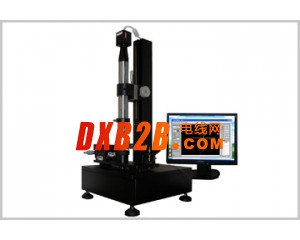

偏心仪 定心仪 中心仪

 设备简介：

偏心仪（也叫定心仪、中心仪）基于反射式偏心测量原理，配合升降平台和镜片自传定心装置，对镜片的偏心量（相对于镜片外圆的偏心）进行检测，反射式偏心测量与透射式偏心测量相比，其测量方式更加直观，且可检测其中一个面的偏心量而不是两个面的综合效果，且受镜片摆放位置影响很小。

偏心量的计算由软件自动完成，可输出为线量或角度量，批量镜片测试还可以自动进行合格率、方差等统计计算。

球心像的寻找由计算机辅助完成，只需输入镜片参数，软件即可根据当前配置自动计算升降平台移动位置。升降平台带配重平衡块，手动移动轻便快捷。另外配合升降平台的位置标尺和软件辅助，还可以粗测镜片的曲率半径和折射率。通过升级光栅尺和软件模块，还可以对曲率半径和折射率进行精测。

 主要配置：

1. VM-1型偏心量探测光学系统主体；

2. 200W像素工业相机（1394接口，标配1394卡）；

3. 标配检测镜头组：5X、20、f50、f100、f200、f300；

4. 冷光光源：含红、绿、蓝三种大功率LED；（可另选配150W卤素灯光纤模块及滤色片）；

5. 带微动功能的升降平台，有效行程>350mm；

6. 镜片自传定心装置；

7. 偏心量自动检测软件；

性能指标：

1. 测量范围：-350~+R300;

2. 测量精度：0.2μm/R;

3. 测量方法：反射式定心测量；

4. 半径测量精度：0.5mm；（升级光栅尺后为0.01mm）；

5. 折射率测量精度：0.05；（升级光栅尺和软件模块后为0.01）；

应用范围：

1. 镜片（最大支持3胶合）偏心量检测（以镜片外圆为基准）；

2. 胶合镜胶合偏心量观察与检测（以胶合面凹面为基准）；

3. 镜片曲率半径粗测；

4. 镜片折射率粗测；
