一、产品概述

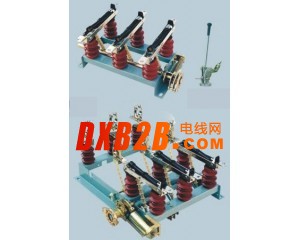

FN3-12、FN3-12R、FN3-12R/S户内高压负荷开关是户内装置的高压电器。适用于交流50Hz、6kV或12kV的网络中，作为开断和闭合负荷及过负荷电流之用，亦可用作开断和闭合空载长线，空载变压器及电容器之开关。带有RN3型熔断型的负荷开关（FN3-12、FN3-12R/S）可切断短路，作保护开关之用。
本负荷开关可配用CS3型及CS2型手动操作机构进行操作。
二、使用环境
1. 海拔不超过1000米；
2. 周围空气温度不高于+40℃及不低于-10℃；
3. 空气相对温度不大于90%的户内场所（当温度为+25℃）；
4. 无导电性尘埃的环境中；无破坏金属和绝缘的腐蚀性气体的物体；无剧烈震动和冲击的地方；无燃烧与爆炸危险的环境中。
三、型号及定义
四、技术参数
负荷开关的基本技术数据应符合下表的规定：
负荷开关所配带的熔断器的型号及数据应符合下表的规定：
五、结构简介
FN3负荷开关由底架，传动机构，支柱绝缘子，闸刀及灭弧装置等用部分阻成。底架由钢板焊接而成，并装有传动机构。闸刀借支柱绝缘子固定在底架上，闸刀接触点铆有限触头，端部装有弧动触头。灭弧装置与装置及喷嘴构成。在底加上还配有跳扣，凸轮与快速合闸弹簧，可进行快速合闸动作。
六、外形及安装尺寸图
