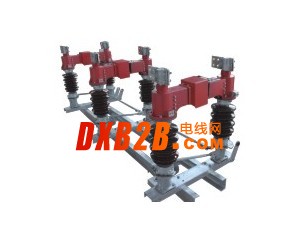

GW4-40.5型系列户外交流高压隔离开关适用于频率为50Hz，额定电压为40.5kV的电力系统中，作为有电压无负荷时分合电路用。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效的解决隔离开关在运行中出现的污闪问题。产品分不接地、单接地、双接地。
本系列隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。
二、使用环境
1. 海拔不超过1000米；
2. 周围空气温度不高于+40℃及不低于-10℃；
3. 空气相对温度不大于90%的户内场所（当温度为+25℃）；
三、型号及定义
四、技术参数
五、结构简介
隔离开关本体
隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成：
1)底架：底架一端或两端焊有接地开关支座，备装接地开关。隔离开关有不接地、单接地及双接地三种形式；
2)支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。支柱绝缘子下端固定在轴承座的转动板上，支柱绝缘子上端固定主导电部分。
3)导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分成两半，接触部分在中间，接触部分触头合闸时圆柱形触头嵌入两排触指内，630A、1250A、1600A结构型式基本相同、仅导电杆截面及表面处理有所区别。
4)接地开关：产品所配装的接地刀组装于底座转动轴上，静触头装于主导电系统导电杆上，接地开关分Ⅰ型（单接地）与Ⅱ型（双接地）。
5)传动系统：配用CS系列机构。
六、外形及安装尺寸图
七、订货须知：
用户订货时请注明：
1) 隔离开关的型号、规格和数量；
2) 配用接地开关数量及形式（单接地或双接地）；
3) 操作机构：
手动机构型号，辅助开关级数（4级或8级）；
4) 要求提供备件的代号名称及数量。
5) 若有特殊要求，应由供需双方协商解决。
