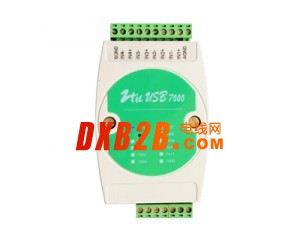

供应中泰研创USB70104CH双端小信号测量模块

A/D：18bit，4CH双端小信号测量模块，输入范围：±50mV、±500mV（其他量程需订购时说明）。通讯接口：USB、RS485、RS232均可。

4点热电偶测量模块，直接接入K（默认）、B、E、J，N，R、S、T、钨铼型热电偶，自动冷端补偿，断偶识别，±0.5℃精度，可选择读取温度值或电压值。

USB7010 模入数据采集模块技术说明书
1. 概述
    USB7010 模入接口模块适用于提供了USB 接口的PC系列微机，具有真正的热插拔、即插即用（PnP）功能。其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW 等软件环境。在硬件的安装上非常简单，使用时只需将USB7010的USB接口插入计算机内任何一个USB接口插座中，信号电缆从模块提供的接口直接接入。
    USB7010 模入接口模块允许采用4路双端(差分)输入方式,该模块是专为小信号模拟量和热电偶信号,设计的采集模块,用户可根据需要选取该模块。其输入的模拟信号由模块上的端子直接接入。

2. 主要技术指标
2.1 USB指标
2.1.2 通讯方式：   USB接口
2.1.3 通讯距离：   小于5米
2.1.4 通讯协议：   USB2.0

2.2  模入部分(标*为出厂标准状态，下同)
2.2.1  输入通道数：双端4路
2.2.2  输入信号范围： 0mV～50mV* ；0mV～500mV
2.2.3  输入阻抗：≥10MΩ
2.2.4  A／D转换分辨率：18位
2.2.5  A／D转换速率：16次/秒
2.2.7  A／D启动方式：程序启动
2.2.8  A／D最小单位：电压1μV

2.3  热电偶(温度测量，自动冷端补偿)
2.3.1 输入通道数：差分4通道 + 冷端补偿
2.3.2 热电偶类型：B,E,J,K(默认),N,R,S,T,W_Re(钨铼)。
2.3.3 输出数据最小单位：温度0.1℃
2.3.4 输出精度：±0.5℃

2.4   电源功耗：DC24V±1%  100mA

2.5   环境要求：工作温度：  0℃～55℃
相对湿度：  40％～80％
存贮温度：  -55℃～＋85℃

3. 工作原理
     USB7010 模入接口模块主要由模拟多路开关选通电路、差分放大电路、模数转换电路和接口控制逻辑电路组成。
3.1 模拟多路开关选通电路：
     模拟通道开关由1片ADG509（或同类产品）组成，可以从4路双端信号中任选一路，送入差分放大器。

3.2差分放大器电路：
     差分放大器由1个运算放大器AD620和一片运算放大器OP07以及相关的电阻组成一个标准的仪用差分放大器，用以对通道开关选中的模拟信号进行变换处理。
