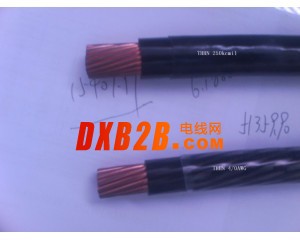

THHN250MCM cable

 型号及额定工作温度

型号 THHN THWN THWN-2 TFN TFFN

工作条件 90℃ 干 75℃ 干或湿 90℃ 干或湿 90℃干或湿 90℃ 干或湿



主要用途及使用特性

尼龙护套电线电缆比普通的PVC绝缘电线电缆具有更优良的电气和物理性能：

尼龙护套电线电缆具有较好的耐热性，在高温下运行失重小的特点，可以提高电线瞬时抗热过载能力，可减缓或降低PVC组份的逸出或迁移。

尼龙护套电线电缆具有耐腐性和自润滑性及耐油的特点。

与同截面的PVC绝缘电线电缆相比，尼龙护套电线电缆具有外径小、重量轻、静磨擦系数小和耐腐蚀等特点，可提高敷设中的安全性和适用性。

尼龙护套线额定工作电压450/750V, 广泛应用于家用电器、航空航天系统、建筑和照明,。

电缆的长期工作温度为90℃或75℃，敷设的温度不低于0℃，弯曲半径应不小于电缆外径的4倍。





执行标准

UL62 UL83

结构规格及尺寸(mm)

　 标称截面(AWG) 绝缘厚度 尼龙护套厚度 标称截面(AWG) 绝缘厚度 尼龙护套厚度

18 0.38 0.10 9－5 0.76 0.13

16 0.38 0.10 4－2 1.02 0.15

14 0.38 0.10 1－4/0 1.27 0.18

12 0.38 0.10 213－500kcmil 1.52 0.20

11-10 0.51 0.10 501-1000kcmil 1.78 0.23



主要技术性能

试验名称 试验要求 实测结果 试验标准

燃烧试验 通过 通过 UL 1581

浸水绝缘电阻试验 通过 通过 UL 1581

卷绕和低温弯曲试验 无开裂 无开裂 UL 1581

耐油性能试验 通过 通过 UL 1581

交货方式

电缆成圈交货，单位长度为100m。允许其中有不少于10m的短段，其数量不超过整体的10％，也可以和用户协商后按用户要求交货。

青岛青缆科技有限责任公司专业制造销售美标UL认证电线电缆，尼龙护套线THHN, THWN, THWN-2,加拿大CSA认证T90,UL认证聚氯乙烯绝缘电缆TW, THW, THW-2, UL44聚烯烃绝缘阻燃电缆XHHW, XHHW-2, RHH, RHW, UL联锁铠装电缆MC, UL1277多芯尼龙护套线托架用电线电缆VNTC, TC-ER,UL用户引入线、光伏用线USE-2, USE,SE-R,SE-U,UL认证耐油电缆SE, SO, SOO, UL电子线UL1007, UL1015,deep well pump cable, UL灌溉电缆irrigation cable
