车联网开发套件

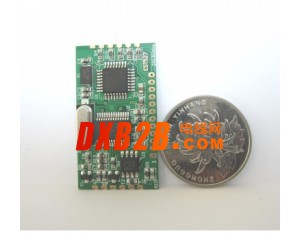

 EST527_MINI模块，是一款车规级的车联网开发套件模块OBDII协议数据解析产品，支持ISO9141-2、ISO14230(KWP)、ISO15765(CANBUS)等协议的物理层，可通过OBD-16标准接口与现有绝大部分汽车的ECU进行诊断通讯；

EST527_MINI开发套件模块将汽车电控系统的各项传感器数值转换为UART格式的数据进行输出，用户产品（各种单片机、PC串口、GPS、DVD、PND等设备）通过EST527_MINI模块与汽车快速连接，轻松实现产品二次开发；

EST527_MINI开发套件模块还支持标准的OBDII汽车故障诊断功能，支持DTC诊断请求、故障码输出、故障码清除。

标准OBDII接口支持

覆盖所有主流汽车协议

双MCU，处理速度快，是ELM327的5倍

上位机无需进行任何运算，所有数据都以数值方式返回

精确行驶里程算法，准确度99.5%

支持瞬时油耗、平均油耗及耗油量数据

支持车辆故障码诊断，两条指令即可完成故障码的读取和清除

模块化设计，高集成度

车规级抗干扰设计

邮票孔及插针双接口设计，满足所有应用场合

AT 指令集简单易用

极大的提升二次开发效率，缩短研发周期

手册请参考：EST527_MINI OBDII模块数据手册V1.0





EST527-MINI 车联网开发套件OBD模块采用邮票/插针两种不同的方式，通过UART连接各种车载设备，获取到OBD各种数据，依然采用双核处理，一个MCU负责解码，一个负责运算，所有的数据都是已经解析好的数据，采纳该方案的不用了解任何关于汽车协议的知识，通过电路连接，做好界面就OK。

EST527-MINI 车联网开发套件OBD模块，采集记录开始行驶时间、结束时间、总油耗（怠速油耗、行驶油耗）单次行驶里程、怠速耗油量、行驶耗油量、当次燃油费用、当次平均车速、当次最高转速、最高车速等驾驶行为习惯等数据，常用车速、转速、水温、电压、OBD故障码信息，将数据通过GPRS传输到后台，将对合作伙伴免费开放中文OBD故障码库优质APP应用的API端口，可以实时查询12000多条汽车OBD故障代码信息。

GPS导航应用：该方案结合新一代实时路况导航，颠覆传统导航设备，采用EST527-MINI模块，直接显示油耗轨迹，某路段多少油耗一目了然，及时反馈对应的速度地图轨迹。基于EST527-MINI模块开发软件的路况支持全国大部分高速路况信息，堵车时一看地图就清楚自己拥堵位置及路况界面，是出差的路况信息最好帮手，相关图片可以参考我公司阿里巴巴EST527客户做好的界面图。

云记录仪应用：我们将OBD采集到的数据根据车速、转速、万一发生碰撞，锁定该数据将汽车数据及视频数据及时发送到后台，结合大数据医疗救助体系，及时分析出合理援救方案，减少死亡率。

云GPS定位器：车链追踪与智能防盗系统，锁定汽车位置及行车轨迹，可通过电子围栏将信息传输到手机或者电脑，跟踪车况及地理位置信息。

车联网大数据：整合OBD+GPS+GPRS/CDMA/3G/4G，获取汽车数据、地理位置信息、驾驶行为习惯数据、汽车OBD智能故障诊断，CRM系统、平台互动与分享，改变司机朋友驾驶习惯、享受生活娱乐资讯资讯、提供维修保养、保险服务、关键路段设定维修站、加油站、生活消费场所、休息站等等。

   手册请参考：EST527_MINI OBDII模块数据手册V2.3
