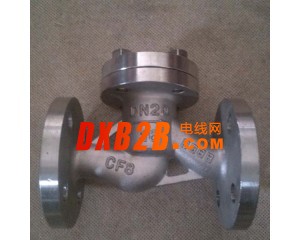

点击图片查看原图
H41W 升降式止回阀--概述
H41W 升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；依靠阀瓣自重和流体压差实现自动阻止流体倒流。
二、H41W 升降式止回阀--性能规范
|
阀体材料
|
公称压力
(MPa) |
工作温度
(℃) |
适用介质
|
|
|
碳 钢
|
1．6-6．4
|
≤425
|
水、油品、蒸汽
|
|
|
10．0、16．0
|
≤450
|
／
|
||
|
不锈钢
|
P
|
1．6-16．0
|
≤200
|
硝酸类
|
|
R
|
／
|
／
|
醋酸类
|
|
|
铬镍钛
耐热钢 |
PI
|
1．6-6．4
|
≤550
|
石油、石油产品
|
|
铬钼钢
|
1．6-16．0
|
≤550
|
油
|
|
三、H41W 升降式止回阀--主要外形尺寸
|
公称压力
PN |
公称通径
DN |
主要连接尺寸
|
外形
尺寸 |
||||||||
|
L
|
D
|
D 1
|
D 2
|
D 6
|
b
|
f
|
f 1
|
Z-φd
|
H
|
||
|
1.6MPa
|
40
|
200
|
145
|
110
|
85
|
-
|
16
|
2
|
-
|
4-18
|
95
|
|
50
|
230
|
160
|
125
|
100
|
-
|
16
|
2
|
-
|
4-18
|
105
|
|
|
65
|
290
|
180
|
140
|
120
|
-
|
18
|
2
|
-
|
4-18
|
120
|
|
|
80
|
310
|
195
|
165
|
135
|
-
|
20
|
3
|
-
|
8-18
|
130
|
|
|
100
|
350
|
215
|
180
|
155
|
-
|
20
|
3
|
-
|
8-18
|
140
|
|
|
125
|
400
|
245
|
210
|
185
|
-
|
22
|
3
|
-
|
8-12
|
155
|
|
|
150
|
480
|
280
|
240
|
210
|
-
|
24
|
3
|
-
|
8-23
|
180
|
|
|
200
|
600
|
335
|
295
|
265
|
-
|
26
|
3
|
-
|
12-23
|
215
|
|
