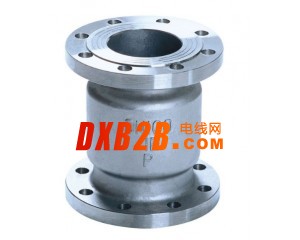

一、H42W不锈钢立式止回阀--产品概述
H42W不锈钢立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
二、H42W不锈钢立式止回阀--材料表
|
型号
|
PN
|
工作压力/Mpa
|
适用温度/℃
|
适用介质
|
材料
|
||
|
阀体、阀瓣
|
导向阀
|
密封面
|
|||||
|
H42W-16P
|
16
|
1.6
|
≤200
|
腐蚀性介质
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
|
H42W-25R
|
25
|
2.5
|
弱腐蚀介质
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
|
三、H42W不锈钢立式止回阀--性能规范
|
技术参数
|
压力等级
|
||||||||||
|
16
|
20
|
25
|
32
|
35
|
40
|
45
|
50
|
60
|
70
|
||
|
工作压力（Mpa）
|
≤16
|
≤20
|
≤25
|
≤32
|
≤35
|
≤40
|
≤45
|
≤50
|
≤60
|
≤70
|
|
|
试验压力（M）
|
强度
|
24
|
30
|
37.5
|
48
|
52.5
|
60
|
67.5
|
75
|
90
|
105
|
|
密封
|
17.6
|
22
|
27.5
|
35.2
|
38.5
|
44
|
49.5
|
55
|
66
|
77
|
|
四、主要外形尺寸1.6Mpa
|
型 号
|
公称通径DN
|
主要连接尺寸尺寸
|
|||||||||
|
L
|
D
|
D 1
|
D 2
|
D 6
|
b
|
f
|
f 1
|
Z-φd
|
H
|
||
|
H42W-16P H42W-16R
|
40
|
200
|
145
|
110
|
85
|
-
|
16
|
2
|
-
|
4-18
|
95
|
|
50
|
230
|
160
|
125
|
100
|
-
|
16
|
2
|
-
|
4-18
|
105
|
|
|
65
|
290
|
180
|
140
|
120
|
-
|
18
|
2
|
-
|
4-18
|
120
|
|
|
80
|
310
|
195
|
165
|
135
|
-
|
20
|
3
|
-
|
8-18
|
130
|
|
|
100
|
350
|
215
|
180
|
155
|
-
|
20
|
3
|
-
|
8-18
|
140
|
|
|
125
|
400
|
245
|
210
|
185
|
-
|
22
|
3
|
-
|
8-12
|
155
|
|
|
150
|
480
|
280
|
240
|
210
|
-
|
24
|
3
|
-
|
8-23
|
180
|
|
|
200
|
600
|
335
|
295
|
265
|
-
|
26
|
3
|
-
|
12-23
|
215
|
|
