一体化电源柜是一款壁挂式一体化电源 ，输入电压180~265VAC，交直流双模输出（220VAC/54VDC），功率为220VAC/1KVA、220VAV/2KVA、48VDC/10A，48VDC/20A。设备具有体积小、占地面积少，安装方便，备电时间长（电池可根据用户要求配置）等优点。

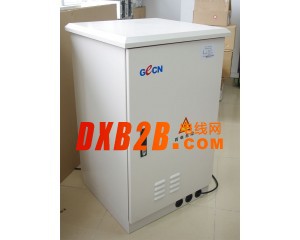

一体化电源柜
=== 基本参数 ===
产品型号：TELSUN-I-PBG(Z1000Z)
规格结构： 550240700mm
输入参数： 180-265VAC
输出参数： 220VAC / 48VDC
功率参数： 220VAC / 1KVA,220VAC / 2KVA,48VDC / 10A,48VDC / 20A
室分通信电源系统是为通信机架提供交流220V和直流-48V电源的分配系统。电源系统由机柜、UPS后备电源、开关电源和操作面板组成，为保证通信不间断，机内电源系统由在线UPS、开关电源及维修旁路开关组成，交流输出分3组，每组有单个断路器控制。
室分电源系统均设有声光告警和干结点告警功能。
机柜结构尺寸
宽× 深×高=550mm×300mm× 650mm
表面涂复：国际灰，浅灰色。或用户需要改喷其他颜色。 箱体为全封闭式板金结构，坚固可靠，箱体前门和侧面开有百页窗，顶部装有二个散热风扇，外观简洁、美观， 能保证箱体内电气元件的充分散热。配电柜底部配有进出线孔，可满足集中式和分散式进出线，箱内进出线电缆布放均在箱体侧面，箱体侧面装有固定进出线的支架，方便使用部门安装、维护。
电气参数
型号 TELSUN-I-PBG(Z1000Z)
额定容量 1000VA/700W
输入规格
额定电压 220Vac/40-60Hz
输入电压范围 175-295Vac
输出规格
输出电压 220Vac±5%/50Hz
输出分路 10A*3路断路器
电池规格
标称电压 48V
电池容量 40AH
电池类型 磷酸铁锂电池
物理特性
尺寸 (W*D*H)mm 550*300*650
工作条件
工作条件 备注
温度 不要在灰尘过多或温度和湿度超出规
定的地方使用 UPS。
确保 UPS 前后通风处没有堵塞。
运行 -20°C至 55°C
存储 -40°至 70°C
最高海拔
运行 ≤2000m
存储 ≤15000m
湿度 相对湿度 0 至 95%
工作原理
室分电源系统由逆变电源模块+开关电源模块+电池组+C级防雷单元组成。
开关电源模块是由市电转为输出直流48V，供给逆变电源及给电池充电，通过逆变电源转为交流电，供电给用电设备，市电供电品质不稳或停电时，电池从充电转为供电，直到市电恢复正常才转回充电。
室分电源分支电路分配：
交流输出采用3路10A断路器连接，总输出零线接线端预留有3个接线孔位。3路输出火线互不连接，各有独立的断路器连接。
电池接入独立采用一个63A断路器接线，方便用户更换自己电池组。
保护地排使用一个铜排。
为保证通信机供电不间断，备有一个维修旁路开关，与电源设备交流输入通过断路器隔离，将维修旁路开关打到市电状态，通信设备交流采用市电供给。
告警系统
室分电源系统设备设有告警系统，，当电源设备出故障，相应设备指示灯会显示，另外可通过干结点连接线判断故障点。
