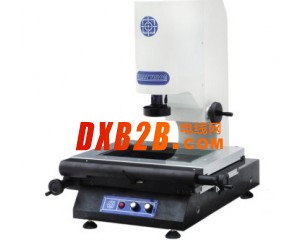

点击图片查看原图
品质特征：
◇高精度花岗底座,保证拥有极高的整体稳定性。
◇工作台采用QT600材质,经重力铸造成型,毛坯及成品双重稳定化处理,表面烤进口汽车油漆,稳定性好,搞腐耐磨。
◇摩擦精密传、灵敏可靠、无背隙,并可快速移动。
◇两层工作台设计、精密级V型导轨,保证拥有极高的机械精度。
◇高品质光系统和高分辨率CCD,确保拥有高品质的测量画面。
◇LED环形表面冷光源及轮廓光源,避免工件发热产生变形。
◇精密光栅尺,分辨率为0。001mm。
◇专业2D影像测量软件,功能强大,操作简便。
◇整机保修期十八个月。
技术参数：
| 仪器型号 仪器参数 |
GVS200M-2D | GVS300M-2D | GVS400M-2D | ||
| 外型尺寸（L*W*H) | 600*550*780 | 760*580*820 | 970*750*1000 | ||
| 测 量 范 围 (mm) |
X | 200 | 300 | 400 | |
| Y | 100 | 200 | 300 | ||
| Z | 100 | 100 | 150 | ||
| 工 作 台 (mm) |
大理石台面 | 365*266 | 487*367 | 606*476 | |
| 玻璃台面 | 260*160 | 345*245 | 445*345 | ||
| 承重 | 20kg | 20kg | 25kg | ||
| 影 像 及 测 量 系 统 |
CCD | 日本V-TECH 1/3英寸高分辨率彩色摄像机(480TVL) | |||
| 物镜 | 0.7-4.5X定格定倍镜头 | ||||
| 总放大倍率 | 0.5X附加目镜:15-100X或1X附加目镜:31-200X(17英寸彩色显示器) | ||||
| 工作距离 | 90mm | ||||
| 显示分辨率 | 0.0001mm | ||||
| 测量精度(um) | X、Y线性精度:3+L/200 X-Y矢量精度:4+L/150 | ||||
| 照明光源 | LED环形表面光+底部平行光 | ||||
| 工作环境 | 220v±10%(AC)50Hz(注：需有电阻≤4欧姆接地线) | ||||
| 工作温度 | 温度：18~24℃、相对湿度：30~75%、远离振源 | ||||
附件：随机配送机台工作桌一张、防尘罩一个、电脑选配 备注：M-手动
