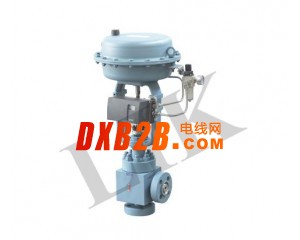

德国莱克LIK品牌：进口气动高压调节阀，是专为高压系统设计的一种特殊阀门，与气动或电动〔配用电-气转换器〕调节仪表等配合，用于化工、石油、电力等工业部门生产过程的自动调节和远程控制。
结构特点
1）由气动薄膜执行机构和高压调节阀两部分组成
2）结构型式为直通单座笼式，阀芯为柱塞形，用于高压差条件下的阀芯，头部渗或镶以硬质合金，以抗高压差情况下的冲刷和气蚀，提高使用寿命。
3）由于压差高，介质对阀芯不平衡力较大，设计时已选用钢度较大的执行机构，一般都配用阀门定位器。
4）动作来源于信号压力在薄膜上产生的推力，使推杆推动阀芯作相应的移动，既调节阀行程的变化，使阀的流通面积变化，来调节压力、温度、流量和液位等工艺参数。
2）结构型式为直通单座笼式，阀芯为柱塞形，用于高压差条件下的阀芯，头部渗或镶以硬质合金，以抗高压差情况下的冲刷和气蚀，提高使用寿命。
3）由于压差高，介质对阀芯不平衡力较大，设计时已选用钢度较大的执行机构，一般都配用阀门定位器。
4）动作来源于信号压力在薄膜上产生的推力，使推杆推动阀芯作相应的移动，既调节阀行程的变化，使阀的流通面积变化，来调节压力、温度、流量和液位等工艺参数。
技术参数
|
进口(LIK)气动高压调节阀技术参数
|
||||||||||||||
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数(KV)
|
单座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
笼式
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
|
允许压差(MPa)
|
≤ 公称压力
|
|||||||||||||
|
公称压力(MPa)
|
10.0、16.0、25.0、32.0、45.0
|
|||||||||||||
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|||||||||
|
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)
|
|||||||||||||
|
压盖形式
|
螺栓压紧式
|
|||||||||||||
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|||||||||||||
|
阀芯形式
|
单座式、笼式单座
|
|||||||||||||
|
流量特性
|
等百分比
|
|||||||||||||
执行机构
|
进口(LIK)气动高压调节阀 执行机构
|
|||||
|
配置执行器类别
|
ZHA/B多弹簧簿膜执行机构
|
||||
|
执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积(cm2)
|
350
|
350
|
560
|
900
|
1400
|
|
行程(mm)
|
10、16
|
24
|
40
|
40、60
|
100
|
|
弹簧范围(KPa)
|
20～100(标准)、20-60、60-100、40-200、80-240
|
||||
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
||||
|
供气压力
|
140～400KPa
|
||||
|
气源接口
|
RC1/4"
|
||||
|
环境温度
|
-30～+70℃
|
||||
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
||||
|
作用形式
|
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
|
||||
