1．VTP测试
在1553B总线产品（包括电路、板级及系统产品）的研制过程中，测试验证它们是否严格符合MIL-STD-1553B标准是一个重要的问题，与之相关的测试技术成为产品研制过程中的一个重要研究课题。依据MIL-STD-1553B标准，针对电气参数测试、协议兼容性测试、噪声抑制测试三大方面，制定了包括测试目的、连接结构、测试内容和通过准则等内容的测试细则，可有效而全面地解决1553B总线产品设计定型前及设计定型的有效性测试问题。整个VTP测试，分为电气参数测试、协议测试、噪声抑制测试三大项，共有60多个测试项。VTP测试的特点是，除了对总线产品进行正常功能的测试外，还进行了包括波形畸变、失真、注入错误、加入噪声等特殊条件的测试。其详细的测试项目参见《MIL-HDBK-1553A》。
2.引用文件
1） MIL-STD-1553B, "Aircraft Internal Time Division Command/Response Multiplex Data Bus" with Notice1,2, 3,4, 15 January 1996
2） MIL-HDBK-1553A, Section 100, 1 November 1988.
3） GJB5186.1-2003,数字式时分制命令/响应型多路传输数据总线测试方法第1部分：远程终端有效性测试方法。
4） GJB5186.2-2004,数字式时分制命令/响应型多路传输数据总线测试方法第2部分：远程终端生产测试方法。
5） GJB5186.3-2003,数字式时分制命令/响应型多路传输数据总线测试方法第3部分：总线控制器有效性测试方法。
6） GJB5186.4-2004,数字式时分制命令/响应型多路传输数据总线测试方法第4部分：总线控制器生产测试方法。
7） GJB5186.5-2004,数字式时分制命令/响应型多路传输数据总线测试方法第5部分：系统测试方法。
8） GJB5186.6-2005,数字式时分制命令/响应型多路传输数据总线测试方法第6部分：总线监控器测试方法。
3.VTP测试平台介绍
我们引进国外的技术设备，结合自己的研究成果，研制开发了1553B总线VTP测试平台，用于1553B总线BC/RT/MT电路产品的研制过程。

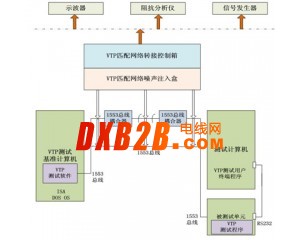

该测试平台由1553B测试基准平台，被测试电路及其载体单元（称为UUT），测试匹配电阻网络板，以及示波器、信号发生器（正弦波和高斯白噪声）、阻抗分析仪等测试仪器和计算机组成。
VTP测试平台，采用一体化设计思想，将示波器、信号发生器、阻抗分析仪、1553B标准仿真测试卡（测试基准）计算机、测试匹配网络、噪声注入盒、被测试单元（UUT）集成到了一个测试机柜中。
为了完成有效性测试，提高测试效率，根据VTP测试计划，我们开发了VTP测试支持软件，它驻留在UUT主板上，开机即自动运行，弹出操作菜单，便于测试人员进行交互式操作。VTP测试支持软件的组成模块
VTP测试中的电气参数和噪声抑制的测试过程为半自动交互式测试，即为了测试某项电气参数，需要人工转接总线电缆连接，配置为直接耦合或变压器耦合方式，并选取所要求的测试匹配电阻网络，测试过程中，测试人员需要观测示波器，并将测得的参数按照基准卡的提示，输入到测试基准计算机中；而协议测试为自动测试过程，配置好测试匹配网络，选取协议测试命令后，一次性完成全部协议方面的测试，测试过程中无需人工干预。
目前，我们以VTP测试基准卡BU65518为核心开发的1553B总线产品VTP测试平台，进行了DDC公司原装样片与国产产品的比测，已完全达到实用化水平，可用于1553B总线产品的研制过程。
