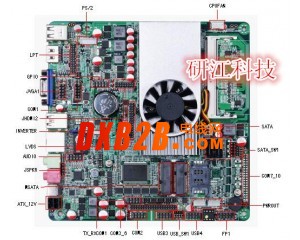

研江科技ITX-YJ1037U是一款超高性能的Mini-ITX主板，支持Intel® Celeron 847/1007/1037(1.1G/1.5G/1.8GHZ)双核处理器，采用NM70高速芯片组，提供1条SO DDRIII插槽，支持1333/1066MHz内存，最大可支持8GB；内部集成Intel® HD Graphics系列显示控制器,提供VGA、LVDS、2个HDMI接口显示输出 同时使用可实现独立双显示，网络方面提供1个RTL8111E千兆PCIE_1X网卡，10个RS232串口，其中COM2/3支持422/485模式,COM1～6支持5V\12V带电功能。
ITX-YJ1037U采用单层接口设计且具有多种双显示方式，以高性价比低功耗的表现适用于大多数工业应用场合，可广泛应用于媒体播放、广告、LCD大屏、通讯控制、医疗仪器、工业控制、交通控制、信息系统、金融设备、自动售票系统、汽车、数字控制、军工和各种终端机市场等领域。
产品规格 描 述
中央处理器 支持Intel® Celeron 847/1007/1037双核处理器
(1.1G/1.5G/1.8GHZ) TDP功耗17W
芯片组 采用Intel® NM70高速芯片组
内 存 1* SO DDRIII内存插槽
支持1333/1066内存,最大支持8GB
显示功能 集成Intel® HD Graphics核心显卡
提供1个VGA、2个HDMI、1个LVDS（支持双通道24bit）接口显示输出
支持HDMI1/VGA同步/异步
支持LVDS/VGA同步/异步
支持LVDS/HDMI1同步/异步
支持HDMI1/HDMI2同步/异步
扩展接口 1* Mini-PCIE插槽 支持WIFI/3G模块
1* MSATA插槽 支持SSD/WIFI,SSD传输速度可达600MB/s
存储功能 3* SATAII硬盘接口，传输速度可达300MB/s
音频功能 集成Realtek ALC662 6声道高保真音频控制器
支持MIC Line-out
网络功能 1* RTL8111E千兆网卡芯片,支持网络唤醒功能
背板I /O接口
1* HDMI接口
1* VGA接口
1* RJ-45网络接口
2* USB 2.0接口
2* USB 3.0接口 与USB2.0接口可选
1* Line Out（绿色）
1* Mic （红色)
1* 12V DC_JACK输入
内置I/O接口 2* PWROUT（硬盘供电接口）注意：第1脚为+12V输出，第4脚为+5V输出，使用时须用我司所标配的电源线，以免烧坏硬盘
4* USB2.0接口 Mini-PCIE若是USB信号支持2个USB
1* PS/2键盘鼠标插针
10* COM接口或6*COM接口，其中COM2、COM3_6中的COM3同时也支持485/422,且COM2、COM3_6具有第9PIN带电功能
1* AUDIO插针（前置音频接口2*5pin）
1* JSPKR功放接口
1* JHDMI2接口 （2*8pin）
1* JVGA1接口(JVGA1,2*5pin)与DB15同信号
1* LVDS接口（2*15Pin）支持双通道24bitLCD(双8)
1* LVDS INVERTER（1*6pin）
1* TX-RXCOM接口(2*5Pin)
1* CPUFAN和SYSFAN接口
1* LPT接口 2*13pin
1* GPIO接口，支持4路GPIO功能
1* FP1（2*5pin前面板功能按钮和指示灯接口）
1* ATX_12V接口(2*2pin 支持+12V输入输出)
1* SIM卡座
BIOS 32MB SMT Flash ROM
看门狗 支持硬件复位功能(256级，0~255秒)
电源类型 DC_12V单电源输入
工作温度 -10℃～60℃
工作湿度 0～95%相对湿度,无冷凝
尺 寸 170mm x 170mm （Mini-ITX）
二．研江智能科技ITX35-1037U
中央处理器 支持Intel Celeron 847/1007/1037双核处理器
(1.1G/1.5G/1.8GHZ) TDP功耗17W
芯片组 采用Intel NM70高速芯片组
内 存 板载DDR3 2GB高速内存，最高板载容量可达4GB
显示功能 集成IntelHD Graphics核心显卡
提供1个VGA、1个HDMI、1个LVDS（支持双通道24bit）接口
支持HDMI/VGA同步/异步
支持LVDS/VGA同步/异步
支持LVDS/HDMI同步/异步
扩展插槽 1* Mini-PCIE插槽 支持WIFI/3G模块
1* MSATA插槽 支持SSD、WIFI,SSD传输速度可达600MB/s
音频功能 板载Realtek ALC662 6声道高保真音频控制器，支持MIC Line-out
存储功能 1* SATAII硬盘接口，传输速度可达300MB/s
2* JSATAII插针 可转接SATA硬盘
网络功能 2* intel 82583V千兆网卡芯片,支持网络唤醒功能
背板I /O接口 1* 12V DC_JACK输入
1* HDMI接口
1* VGA接口
2* RJ-45网络接口
2* USB 2.0接口
1* Line Out（绿色）
内置I/O接口 1* JVGA1接口(2*5pin)与DB15不能同时连接使用
1* LVDS接口(2*15pin),支持双通道24bitLCD(双8)
1* LVDS INVERTER 背光供电接口
1* Mini-PCIE插槽,支持3G/WIFI
1* MSATA插槽,支持SSD/WIFI
1* SIM卡座
1* GPIO接口（支持4路GPIO）
4* USB 2.0接口
1* PWROUT（硬盘供电接口）
1* AUDIO接口(2*5抽8)
6* RS232串口,其中COM2支持485/422功能
1* JLPC插针 2*6pin
1* PS/2鼠标键盘接口 1*6Pin
2* JSATA2插针 1*5pin
1* CPUFAN接口 1* SYSFAN接口
1* FP1（2*5pin前面板功能按钮和指示灯接口）
BIOS AMI 32MB Flash ROM
看门狗 支持硬件复位功能(256级，0~255秒)
电源类型 DC_12V单电源输入
工作温度 -10℃～60℃
工作湿度 0-95%相对湿度,无冷凝
尺 寸 148mm x 102mm
三．研江智能科技YJKJD2550P 主板
主板价格因CPU不同而不同
D2550、N2600 D2700、N2800
1 简介
研江科技YJKJD2550P是低功耗的3.5” 工业主板，采用Intel CedarView CPU 和NM10 芯片组，支持CedarView -D、CedarView –N CPU，主要特性如下。
1.1 主要特性
1.1.1 板载CPU ，可支持 D2000、N2000系列 CPU。
1.1.2 1 DDR3 SODIMM 204 Socket，最大支持 4GB DDR3内存；或板载2GB DDR3。
1.1.3 板载 2个 千兆网卡。
1.1.4 板载 HDA ALC662，提供MIC/LINE-OUT 和排针接口。
1.1.5 支持3-Pin SPDIF。。
1.1.6 1个 Mini-PCIE卡座。
1.1.7 1个 Mini-SATA 卡座（可选项）。
1.1.8 2个 SATA 2.0 硬盘接口。
1.1.9 6个USB 2.0 接口。
1.1.10 提供 5 个 RS232 排针接口，1个RS485/RS422 排针接口。
1.1.11 支持 HDMI 输出。
1.1.12 支持 RGB CRT 输出。
1.1.13 支持单通道 24 位 LVDS 输出。
1.1.14 2个3-Pin FAN 接口。
1.1.15 提供 8 个 GPIO，供用户选用。
1.2 电源
单输入直流通电源，DC12V，+/-5%（如果不用12V给硬盘供电，+/-10%）。
支持AT/ATX电源开机模式选择。
1.3 结构
154.8 x 117.4 mm
1.4 工作环境
主板工作温度：-20℃ ~ +60℃
主板储存温度：-40℃ ~ +85℃
四．研江智能科技ITX-D525P
中央处理器: 英特尔 ® 凌动 D525处理器 (45nm,双核1.80GHz主频,512k 二级缓存)
芯片组: 英特尔®凌动D525处理器+ICH8快速芯片组
内 存: 板贴1333 DDR3 2G内存
扩展插槽: 1 * Mini PCI-SATA 电子盘接口
1 * Mini PCI-E1* SIM卡 支持3G上网
2*SATA 1X44P IDE
音频功能: Realtek ALC662 6声道高保真声卡
网络功能: 1 * Realtek RTL8111EL PCI-E 千兆网卡
USB: 内置6 * USB 2.0/1.1
LVDS: 板载 18位 LVDS接口
背板I/0 接口: 1 *12V-DC接口
1 * VGA接口
2 * USB 2.0/1.1 接头 2*COM接口（6COM口设计）
1*1000M RJ45 接头 1*LPT
2 * 音频 I / O 接口 ( 线路输入,麦克风和线路输出 )
内建I/0接口: 1 * 30针 LVDS 接头
4 * RS232接口 其中一个488 一个485
1 * GPIO 接头（8组GPIO）
1*内接VGA 2x5 2.0
BIOS: Award 8MB DIP Flash ROM
其他功能: 硬件设置来点开机，断电开机（性能超越COMS软件设置）
机构与环境:
● 尺寸： Mini ITX Form Factor(170mmx170mm)
● 供电方式： DC Power jack +12V DC-in ，12V 5A以上电源即可● 功耗： +5V0.5A,+12V 1.0A ● 工作温度： -20°C~70°C (-4°F~158°F) ● 储存温度： -20°C~80°C (-4°F~176° )
● 相对湿度： 10%~90% (non-condensing) ● 重量： 050㎏
产品特点
全固态电容设计，
板贴DDR3/2GB内存 可扩展至6GB
支持3G SIM卡 支持MINI PCI电子硬盘,运行速度更快.
支持RTL和PXE无盘启动
支持断电开机和定时开机（无人职守）
支持18位LVDS屏
VGA LVDS 可支持异步同显
五．研江智能科技ITX-YJN455
中央处理器 集成Intel® Atom N455处理器 1.66G
芯片组 采用Intel® ICH8M高速芯片组
内 存 1* SO DDRIII内存插槽，支持800\1066内存,最大支持2GB
显示功能 集成Intel® GMA3150核心显卡，提供VGA、LVDS显示输出
支持同步/异步,LVDS支持单通道18bit
扩展插槽 1* Mini-PCIE插槽,支持WIFI/3G模块
1* PCI插槽
网络功能 1* RTL8105E百兆网卡芯片,支持网络唤醒、PXE功能
存储功能 2* SATAII硬盘接口，传输速度可达3Gbps
1* MSATA插槽,支持SSD硬盘 传输速度可达3Gbps
音频功能 板载ALC662 6声道高保真音频控制器，支持MIC、Line-out
背板I /O接口 1* 12V DC_JACK输入
1* PS/2 键盘鼠标接口
1* LPT打印口
1* COM接口,第9pin支持5V/12V带电功能
1* VGA接口
4* USB 2.0接口
1* RJ_45网络接口
1* 音频I/O接口(麦克风和线路输出)
内置I/O接口 1* JVGA1接口,与DB15相同信号 2*5pin
1* LVDS接口 2*10pin
1* COM接口，第9pin支持5V/12V带电功能
1* AUDIO 前置音频接口 2*5pin
4* USB 2.0接口
1* FP1（2*5pin前面板功能按钮和指示灯接口）
1* PS/2 键盘鼠标接口
1* LVDS 电源接口 6pin
2* PWROUT 硬盘供电接口
1* ATX_12V（可做+12V输入输出电源接口）
1* SIM卡座
风扇接口 1* CPUFAN和SYSFAN 3pin
BIOS AMI 8MB DPI Flash ROM
看门狗 支持硬件复位功能(256级，0~255秒)
电源类型 DC_12V单电源供电
工作温度 -10℃～60℃
储存温度 -20℃～70℃
工作湿度 5%-95%相对湿度,无冷凝
尺 寸 170mm x 170mm
