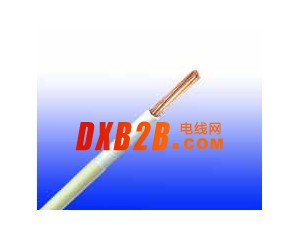

iec60331-21 450/750V 云母带耐火电力电缆

点击图片查看原图
品牌: 凯莱东尼FFX100 1Z1-R
耐火标准: iec60331-21链路完整性
耐火等级: bs6387 cwz
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2014-03-08 13:18
浏览次数: 1
询价
公司基本资料信息








产品详细说明


450/750V 云母带+交联聚乙烯绝缘电力电缆(单芯)

FFX100 1Z1-R (PH120) (CU/MGT+LSZH 600/1000V Class 2)

应用:

450/750V 云母带+交联聚乙烯绝缘电力电缆用于高层建筑,宾馆,医院,地铁等公共场所中的灭火系统,喷水装置,控制板,以及出口灯等的配线电缆。

结构:

bs7211 cables bs7211 450/750V 云母带+交联聚乙烯绝缘电力电缆

标准:

BS 7211

防火标准:

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2(120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24(cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

结构:

导体 平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
防火层 云母带
绝缘层 BS 7652标准第6.1部分中的热塑性塑料,低烟无卤复合物LTS3类(根据BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型。

额定电压:

450/750V

色谱:

绝缘颜色遵循BS 7671标准

芯数 带接地线 不带接地线
2芯 蓝,棕
3芯 黄绿线,蓝,棕 棕,灰,黑
4芯 黄绿线,棕,灰,黑 棕,灰,黑。蓝
5芯 黄绿线,棕,灰,黑。蓝 棕,灰,黑。蓝,黑
5芯以上 黄绿线,黑(1.2.3.4.5...) 黑(1.2.3.4.5...)
护套颜色 黑色或根据客户要求

特性:

介电试验 2500 V r.m.s. x 5' (芯/芯)
绝缘电阻 20 MΩ x km ( 20℃时)
短路温度 250℃

物理性能和热性能

工作温度范围(固定状态下) -30℃ - +90℃
安装温度范围(运动状态) -20℃ - +50℃
最小弯曲半径 6×OD

技术参数:
导体

FFX100 07Z1-R (PH120)


标称截面积

绞线的数量和直径

绝缘厚度

标称外径

标称重量


mm2

No./mm

mm

mm

kg/km
1.5 7/0.53 0.7 3.5 25
2.5 7/0.67 0.8 4.1 35
4 7/0.85 0.8 4.6 52
6 7/1.04 0.8 5.2 72
10 7/1.35 1 6.5 120
16 7/1.70 1 7.6 180
25 7/2.14 1.2 9 275
35 7/2.52 1.2 10.2 370
50 19/2.52 1.4 11.8 500
70 19/2.14 1.4 13.4 700
95 19.2.52 1.6 15.8 980
150 37/2.52 1.8 18.8 1500
185 37/2.52 2 21 1900
240 37/2.52 2.2 25.7 2500
300 37/2.52 2.4 28.6 3140
400 61/2.85 2.6 32 4000
500 61/3.20 2.8 35.5 5000
630 127/2.52 2.8 39.5 6300
