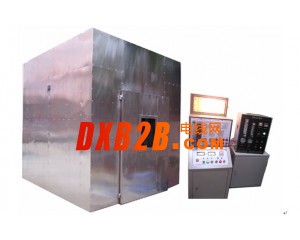

点击图片查看原图
符合英国耐火电缆标准BS6387《在火灾情况下保持电路完好的电缆性能要求规范》
BS6387标准试验冲击震动燃烧机的性能要求,包含耐火试验,喷水耐火试验以及机械耐火试验,适用于额定电压不超过450/750V的矿物绝缘电缆,在火焰条件下较长时间保持电路完整。
一, BS6387标准试验冲击震动燃烧机
耐火试验台包括以下部分
1,电缆支撑系统: 电缆通过夹子横向夹住电缆护套两端。电缆的中间部分是由两个金属环(间隔距离300mm)固定,金属环同装置的其他金属部分接地。对于直径小于10mm无铠装电缆,或者其他一些在试验期间发生明显位移的电缆,为3个金属环,每个固定在原来金属环约150mm处。
2,连续检测装置: 试验时让电流通过电缆的所有线芯,一个三相星形连接的变压器或三个单相变压器(或一单相变压器,如果试验为单芯电缆),并且有足够的能力保持在测试电压下达到最大允许泄漏电流3A。在电缆的另一端每根芯线连接一盏灯,并在电缆额定电压下加载接近0.25A的电流
3,热量是一个610毫米长的可以强制供应甲烷,火焰密集的管式燃气燃烧器。
4,温度测量: 直径为2mm铠装的温度计放在靠近进气口,平行于燃烧器75mm上方
5,试验火焰温度及时间:(见BS6387燃烧等级)
A 650。C±40 °C-3小时 B 750。C±40 °C-3小时 C 950。C ±40 °C-3小时 S 950。C±40 °C-20分钟
6,试样:试样是成品中的一段,不低于1200mm,两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接。
二, BS6387标准试验冲击震动燃烧机 耐水火试验:
1,热量:一个条状的燃烧器长度为400mm能燃烧到400mm的电缆试样。燃烧器装配可以调整,能提供一个明亮的火焰,温度为650 ±40 °C,
2,温度测量: 直径为2mm铠装的温度计放在电缆的下表面
3,试验火焰温度: 650±40 °C
4,喷水:一个喷头安装在测试支架上,在燃烧器的正中间.水压250KPa到350KPa,在试样附近喷洒0.25升每平方米到0.30升每平方米的水。此速率需要用集合托盘测量,此盘有足够的深度,让他的长轴平行于电缆的轴线并居中放置。此托盘约100mm宽400mm长。
5,试样:试样大于1500mm取自成品,并且已经在环境温度下做过弯曲试验,两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接与制造商的建议作出适当的处理
6,试验电压:200~1000V可调
三, BS6387标准试验冲击震动燃烧机 耐机械震动与火:
1,墙及其安装:墙是由耐热,阻燃材料组成,并固定在两条水平的钢梁上,一条在板的上部,另一条在板的底部。此板约长900mm,宽300 mm,厚9 mm,并且墙的总重(即板加支撑框架)为10 ±2 kg.。每条钢梁是长约1m,25mm的方形钢管。如果需要填充物质,则需将其放置在钢梁的内部。必须将上部钢梁固定在板上,以使其上表面和板的上部边缘平齐。每根钢梁及板的外边缘都有一水平孔,其精确位置由特定的支撑衬垫及支撑框架的需求决定。墙由4个橡胶衬套粘结在框架上,衬套直径约为32mm厚20mm。
2,热量:一个条状的燃烧器长度为400mm能燃烧到400mm的电缆试样。燃烧器装配可以调整,能提供一个明亮的火焰,温度为650 °C,
3,温度测量: 直径为2mm铠装的温度计,温度计穿过墙面是温度计一段距墙8mm到10mm。温度通过下列程序测出:在低碳钢棒的一端,直径3mm±5%长度300mm绑上一根温度计,使其能够测到棒的温度。抓住该棒接近火焰使其与火焰的距离保持在40mm到50mm。这个温度当火焰温度为950°C时,钢棒的温度在10s到20s能达到400°C,当火焰温度为650°C时,该棒温度在20s到40s能达到400°C.
4,试验火焰温度及时间:测试温度需要从下表选择:X 650 ±40 °C Y 750 ±40 °C Z 950 ±40 °C
5,震动装置:由一根低碳钢棒(直径25mm± 5 %,长600mm± 5 %)。该棒纵切面平行于墙面,高过墙顶部200mm。一个轴将其分为200mm和400mm两部分,长的部分朝向墙面。相隔30± 2S从60°C从平行位置掉落到墙的中间位置。
6,试验电压:200~1000V可调
