技术参数：
OBO防雷器型号MCD 50B 参数
|
型号
|
MCD 50-B
|
|
标称电压UN
|
230V/50-60Hz
|
|
最大持续工作电压UC
|
255V
|
|
防雷器等级-按照DIN VDE 0675 PART6（Draft 11.89）A1,A2-按照IEC 60643-1
|
B类I类
|
|
雷电保护区
|
0－1
|
|
绝缘电阻
|
>100MΩ
|
|
电压保护水平
|
<1.3KV
|
|
响应时间
|
<100ns
|
|
脉冲电流测试（10/350）-根据IEC62305-1规定的雷电流参数峰值电流电量单位能量
|
50KA
25As
0.63MJ/Ω
|
|
最大串联保险丝（仅在电网中无此保险丝时需）
|
500AGL/GG
|
|
短路耐受能力
|
25KA
|
|
温度适用范围
|
-40℃～+85℃
|
|
空气湿度
|
≤95%
|
|
IP等级
|
IP20
|
|
连接线截面积单股/多股/多股软线紧固扭矩至多Nm
|
10-50/10-35/10-25mmAWG8-2
|
|
轮廓尺寸：
|
10049.5x35mm
|
|
安装
|
卡接在35mm导轨上
|
参数含义：
1、标称电压Un：设备正常耐受电压，不动作。与被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2、额定电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3、额定放电电流Isn：也称标称放电电流In，给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
4、最大放电电流Imax：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5、电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。 6、响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。
7、数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。
8、插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。
9、回波损耗Ar：表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。
10、最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
11、最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
12、在线阻抗：指在标称电压Un下流经保护器的回路阻抗和感抗的和。通常称为“系统阻抗”。
13、峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。
14、漏电流：指在75或80标称电压Un下流经保护器的直流电流。
功能应用：
浪涌保护器MCD 50-B和MCD 125-B/NPE满足标准DIN、VDE 6F5 Part6（Draft 11.89）A1,A2对B类器件的需求条件，以及标准IEC61643-1（02，89）对第Ι级浪涌保护器的要求，他们与后级限压型电涌保护器配合使用时，无需设计退耦装置，可以将两极保护器安装在一起。该产品是OBO在间隙型浪涌保护器的多电极石磨堆叠技术新发展。
MCD 50-B以其低保护电压水平（Up≤1.31KV）的特性，确保了与C级浪涌保护器配合使用时，不需要设计退耦装置或者在B级和 C级之间留一定的安装距离。这样它可以节省超过45%的安装空间，MCD 50-B这个特性特别是对紧凑型Z-MC概念有着特殊的贡献。另外，NPE放电间隙MCD125-B/NPE雷击电涌保护器其大通流量的特性在TT、TN-S系统中使用，可以同时作为B和C级浪涌保护器的NPE保护模块，节省费用及安装空间。
新的MCD50-B和MCD125-B/NPE浪涌保护器周首选的应用环境是，需要有紧凑的防雷保护概念或者需要在一个独立的小型机房内安装B和C两级浪涌保护器的环境。例如：移动、微波通信基站。

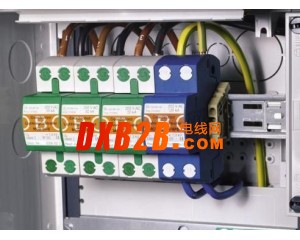

安装：
MCD50-B和MCD125-B/NPE的外壳尺寸满足节省空间的17.5mm宽度模数的要求，所以该装置容易安装。通过浪涌保护器本身卡接在35mm导轨上的方式实现了该SPD的简便安装。MC 125-B/NPE为N线和PE线分别提供了两个端子。方便了SPD与线路之间的凯文连接。
