技术参数：
|

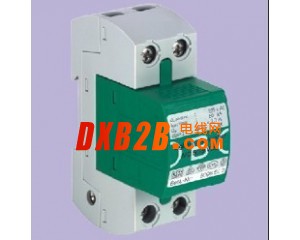

雷电保护控制器
|
MC 50-B VDE
|
|
标称电压 UN
|
230 V/50-60 HZ
|
|
最大持续工作电压 UC
|
255 V
|
|
需求等级
－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 |
B Ⅰ级 |
|
雷电保护区
|
0→1
|
|
绝缘电阻 Rins
|
>100 MΩ
|
|
电压保护水平 Up
|
<2 kV
|
|
响应时间 TA
|
<100 ns
|
|
浪涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数
峰值电流 Iimp 电量 Q 单位能量 W/R |
50 kA 25 As 0.63 MJ/Ω |
|
保护器在UC下的市电后续电流遮断能力
最大非对称短路电流 Ip |
12.5 kArms
25 kA |
|
最大串联保险丝（仅在电网中无此保险丝时需要）
|
500 A
|
|
短路耐受能力（串联500A gL保险丝）
最大非对称短路电流 Ip |
17.6 kArms
25 kA |
|
温度范围 υ
|
-40℃到+85℃
|
|
空气湿度
|
≤95%
|
|
IP
|
IP 20
|
|
连接体横截面积单股/多股/多股软线
紧固扭矩（MA）至少4Nm |
10-50/ 10-25/ 10-35mm2
AWG 8-2 |
|
安装
|
卡接在35mm2导轨上
（根据DIN EN 50022） |
