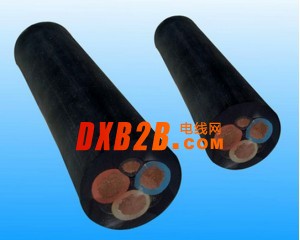

点击图片查看原图
使用特性
额定电压300/500V（YZ型），450/750V（YC型）；线芯的长期充许工作温度应不超过65℃ ；“W”型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用；ZR-型电缆具有阻燃性能。
生产执行标准 JB8735.-1998.
型号、名称及主要用途
| 型号 | 名称 | 主在用途 |
| YQ、YQW | 轻型橡套软电缆 | 用于轻型移动电气设备和工具 |
| YZ、YZW | 中型橡套软电缆 | 用于轻型移动电气设备和工具 |
| YC、YCW | 重型橡套软电缆 | 用于各种移动电气设备，能承受较大的机械外力的作用 |
规格范围
| 型号 | 额定电压（V） | 芯数 | 标准截面（Mm2) |
| YQ、YQW | 300/300 | 2,3 | 0.3-0.5 |
| YZ、YZW | 300/300 | 2,3,4,5 3 1 | 1.5-6 |
| YC | 450/750 | 1 2 3,4 5 |
1.5-240 1.5-95 1.5-150 1.5-25 |
| YCW | 450/470 | 2 3 3 1 |
35-95 120-150 2.5-150 |
规格尺寸及技术参数
| 标准截面(mm2) | 导体结构 | 20℃时导体电阻≤(ΩM) | 电缆外径参考(mm) | |
| 根/单线直径(mm) | 2芯 | 3芯 | ||
| 0.3 | 16/0.15 |
69.2 |
6.6 | 7.0 |
| 0.5 | 28/0.15 | 30.0 | 7.2 | 7.6 |
YZ，YZW 型300/500V
| 标称截面（mm2) | 导体结构 | 20℃时导体直流电阻≤（Ω/KM） | 电缆外径参考（mm) | ||||
| 根/单线直径 | 2芯 | 3芯 | 4芯 | 5芯 | 6芯 | ||
| 1.5 | 30/0.25 | 13.3 | -- | -- | -- | -- | 11.2 |
| 2.5 | 49/0.25 | 7.98 | -- | -- | -- | -- | 13.3 |
| 4 | 56/0.30 | 4.95 | 13.7 | 14.5 | 16.2 | 18.0 | 15.7 |
| 6 | 84/0.30 | 3.30 | 15.1 | 16.1 | 17.9 | 20.0 | 17.5 |
| 标称截面（mm2) | 导体结构 | 20℃时导体电阻≤（ΩM） | 电缆外径参考（mm) | |||||
| 根/单线直径 | 1芯 | 2芯 | 3芯 | 4芯 | 5芯 | （3 1）芯 | ||
| 1.5 | 30/0.25 | 13.3 | 7.1 | 11.0 | 11.9 | 13.1 | 14.4 | |
| 2.5 | 49/0.25 | 7.98 | 8.0 | 13.1 | 14.0 | 15.5 | 17.0 | 15.2 |
| 4 | 56/0.30 | 4.95 | 9.0 | 15.1 | 16.2 | 18.0 | 19.9 | 17.5 |
| 6 | 84/0.30 | 3.30 | 9.8 | 16.8 | 18.0 | 20.0 | 22.2 | 19.4 |
| 10 | 84/0.40 | 1.91 | 11.9 | 22.6 | 24.2 | 26.5 | 29.1 | 24.6 |
| 16 | 126/0.40 | 1.21 | 13.4 | 25.7 | 27.6 | 30.1 | 33.3 | 28.3 |
| 25 | 196/0.40 | 0.780 | 15.8 | 30.7 | 33.0 | 36.6 | 40.4 | 34.3 |
| 35 | 276/0.40 | 0.554 | 17.9 | 34.6 | 37.1 | 41.1 | -- | 37.3 |
| 50 | 396/0.40 | 0.386 | 20.6 | 40.1 | 42.9 | 47.5 | -- | 44.7 |
| 70 | 360/0.50 | 0.272 | 23.3 | 45.1 | 48.3 | 54.0 | -- | 49.8 |
| 95 | 475/0.50 | 0.206 | 26.0 | 51.0 | 54.0 | 61.0 | -- | 55.0 |
| 120 | 608/0.50 | 0.161 | 28.5 | -- | 60.0 | 66.0 | -- | 59.0 |
| 150 | 758/0.40 | 0.129 | 31.4 | -- | 66.0 | 73.0 | -- | 64.5 |
| 185 | 925/0.40 | 0.106 | 34.5 | -- | -- | -- | -- | -- |
| 240 | 1221/0.40 | 0.0801 | 38.3 | -- | -- | -- | -- | -- |
交货要求
成圈100m,成盘应大于100m;
短段电缆不小于10m,短段电缆的交货数量应不超过交货总长度10%，且每个包装件应不超过五段；
根据双方协议充许任何长度的电缆交货，长度误差为±0.5%；用户对产品有阻燃特性要求，在合同中需另补充协议。
| 电焊机电缆 |
||||||||||||||||||||||||||
| 电缆适用于二次侧对地交流电压不超过220V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳电缆长期工作温度： 65℃ | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
