频敏变阻起动柜：它是将绕线式电机转子回路通过滑环、碳刷引入地面的频敏 变阻起动柜内，在电机起动时，串入频敏变阻器，随着电机转速的增加，转子电 流频率的降低，频敏变阻器阻抗逐步减少，达到连续限制电机起动电流的目的。 电机起动结束后、还需通过接触器或短路环将频敏变阻短接（部分中小型电机在 转子上装有短路环）。串频敏变阻器起动，由于频敏变阻器实际上是一个电感元 件，它降低了电机的功率因数，电机的起动比小于0.55。因此，它一般用在对起 动 转矩要求不高的风机、水泵、空压机和球磨机电机上。
频敏控制柜为柜式防护结构，由频繁变阻器、自动开关、交流接触器、热继电器、时间继电器等主要元件组成，分别装于控制柜内，指示电表及控制按纽等则分别装于正面门板上。
频敏控制柜前后分别设有开启的门，以便安装检修；
电动机的短路自动保护采用自动开关，过载自动保护装置采用具有温度补偿的JR 型双金属式热继电器，零电压自动保护在一般情况下由接触器自身来完成；
频敏变阻器一般均备有调节抽头，以适应各种不同情况下电动机起动用；
控制柜采用自动控制方式，由控制按钮进行操作。时间继电器为可调节，在5-60秒钟以内,可以自由调节控制时间；
为便于集中控制观测电动机运行情况，对于控制电机容量在45千瓦及以上的控制箱均装有指示电表。

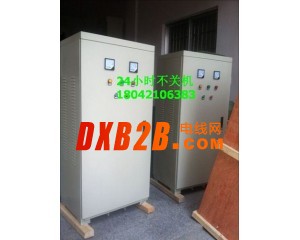

XQP4-260kW磨煤机频敏起动控制柜，频敏变阻器
