产品简介

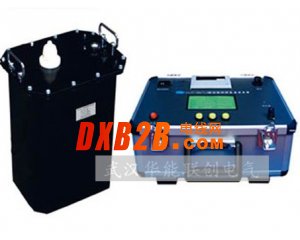

HNLC-371 0.1Hz超低频高压发生器电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是最新技术，是当前国际电工委员会推荐的技术。新一代VLF系列微机式0.1Hz超低频高压发生器是本公司自主开发的核心产品，它克服了第一代机械式产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备(例如：电力电缆、电力电容器、大中型发电机和电动机等)耐压试验，超低频高压发生器符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。
产品特征
1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。
2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20毫秒。
3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。
4、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。
5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20毫秒。
3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。
4、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。
5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
产品别称
超低频高压发生器、高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置
技术参数
表一：
|
型号
|
额定电压
|
带载能力
|
电源保险管
|
产品重量
|
|
HNLC-30KV
|
30kV/20mA
（峰值） |
0.1Hz,≤0.5μF～1.1μF
|
5A
|
控制器：4㎏
升压体：25㎏ |
|
0.05Hz,≤0.5μF～2.2μF
|
||||
|
0.02Hz,≤0.5μF～5.5μF
|
||||
|
HNLC-50KV
|
50kV/30mA
（峰值） |
0.1Hz,≤0.5μF～1.1μF
|
7A
|
控制器：4㎏
升压体：50㎏ |
|
0.05Hz,≤0.5μF～2.2μF
|
||||
|
0.02Hz,≤0.5μF～5.5μF
|
||||
|
HNLC-60KV
|
60kV/30mA
（峰值） |
0.1Hz,≤0.5μF
|
9A
|
控制器：4㎏
升压体1（30kV）：25㎏ 升压体2（30kV）：25㎏ |
|
0.05Hz,≤0.5μF～1μF
|
||||
|
0.02Hz,≤0.5μF～2.5μF
|
||||
|
HNLC-80KV
|
80kV/30mA
（峰值） |
0.1Hz,≤0.5μF
|
12A
|
控制器：4㎏
升压体1（30kV）：25㎏ 升压体2（50kV）：50㎏ |
|
0.05Hz,≤0.5μF～1μF
|
||||
|
0.02Hz,≤0.5μF～2.5μF
|
|
输出额定电压
|
参见表1
|
|
|
输出频率
|
参见表1
|
0.1Hz，最大1.1 μf
|
|
0.05 Hz 最大2.2 μf
|
||
|
0.02 Hz 最大5.5 μf
|
||
|
测量精度
|
3%
|
|
|
电压正，负峰值误差
|
≤3％
|
|
|
电压波形失真度
|
≤5％
|
|
|
使用条件
|
户内、户外
|
|
|
温度
|
-10℃～+40℃
|
|
|
湿度
|
≤85％RH
|
|
|
电源
|
交流50 Hz，220V ±5%
|
|
|
电源保险管
|
参见表1
|
|
