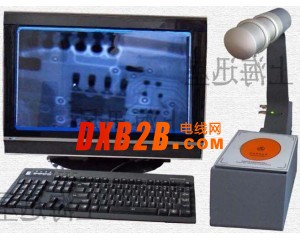

一、仪器简介； (注:图片仅供参考)
FGX-01/n8无损检测仪主要针对电子元器件厂、电热丝厂、BGA、IC芯片、CPU、冬虫夏草，半导体元器件、集成电路、电路板、电子产品内部结构是否变形、脱焊、空焊等检测；同时用于玩具厂、鞋厂、制药厂等检测. 检测鞋产品、在生产中有铁钉、断针或其它金属异物不慎脱落掉入产品内的检测；还可用于: 塑胶件、铝件内是否有气孔气泡检测,是为生产商设计的,电子产品专用检测设备。
仪器采用ф80平板型显像板成像，采用ф0.3微焦点射线管集约束散射线。使用方便、安全、可靠。还可用于皮包、帆布包等各种箱包未指定的地方有铆针(钉)、针头等金属异物脱落其内的检测。
二、仪器特点
1、无需暗室，显示器同步显示观看； 2、高增益，高灵敏度，高空间分辨率，响应时间短；
3、结构简单，体积小，重量轻，可手提使用；4、射线剂量低，安全可靠，操作简便。
三、技术参数
1、视场：Φ80mm； 2、分辨率：56Ip/cm； 3、输出屏亮度：〉7cd/cm2 ；
4、最大间距：300mm； 5、管电压：0.1微焦x光光管70-85kv； 6、管靶流：0.3-0.5mA；
7、对比度：7%； 8、灰 度：8级； 9、漏射线：<5mR/h；
10、主机重量：6kg； 输出图像分辨率：1024x681 12、电源：220VAC。
11．光学放大功能，高清灰度专业图像采集,USP连接电脑,即时成像,存储和打印检测效果图片.
13、软件功能：快照，采单场，采灰度，录像，采序例，水平镜像，垂直镜像，亮度，对比度调节。
四、操作方法
1、从包装箱内取出主机，将电源盒的电源输出插头插入整机上的插座内；
2、将电源网电源插头接通220V供电电源，电源上的绿色指示灯应亮，再将被观察物放入探测区间内（尽量靠近成像器），用手指按住主机开关（也可做成脚踏开关）按下开关按钮；
3、仪器工作一分钟后自动关机，停数秒钟后，可再次开机，反复使用。可以在显示器上直接观看。.
4、观察完毕后关掉电源开关，拔掉网电源电源线，再拔掉机上电源线，将机器电源线放入机箱中；
效果图光学配件 效果图电热丝 效果图插件 效果图芯片 效果图电容
注：实际效果图更清楚！
