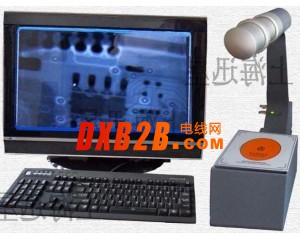

点击图片查看原图
一丶仪器简介
FGX-01型：工业无损检测仪:主要用于异物检测，电子产品, 内部是否变形、空焊、内部结构检测；.塑胶，人参冬虫夏草、铝件内是否有气孔气泡检测。
电子元件半导体元器件,BGA,IC芯片,CPU, 电子元件电热丝,发热盘,热敏电阻,电容,集成电路,电路板等无损检测.（检测电子元件内部是否变形、脱焊；空焊等,）还可用于塑料汽泡等检测,皮革制品金属异物检测,断针等检测.矿山皮带检测,安全检查等领域
车站码头安检；鞋产品在生产中有铁钉或其它金属异物不慎脱落掉入产品内检测；皮包、帆布包等各种邮政箱包未指定的地方有铆针(钉)、针头等金属异物脱落其内的检测.
仪器采用ф80平板型显像板即时成像，采用ф0.3微焦点射线管集约束散射线。使用方便、安全、可靠。还可用于。USP连接电脑即时打印检测效果图片.
二、仪器特点
1、无需暗室，显示器同步显示观看；2、高增益，高灵敏度，高空间分辨率，响应时间短；
3、结构简单，体积小，重量轻，可手提使用；4、射线剂量低，安全可靠，操作简便。
三、技术参数
1、视场：Φ80mm； 2、分辨率：46Ip/cm； 3、输出屏亮度：〉6cd/cm2 ；
4、最大间距：300mm； 5、0.3微焦x光光管管电压：65-80kv； 6、管靶流：0.15-0.5mA；
7、对比度：5%； 8、灰 度：7级； 9、漏射线：<5mR/h；
10、主机重量：6kg； 11、功 耗：50W； 12、电源：220VAC。
四、操作方法
1、从包装箱内取出主机，将电源盒的电源输出插头插入整机上的插座内；
2、将电源网电源插头接通220V供电电源，电源上的绿色指示灯应亮，再将被观察物放入探测区间内（尽量靠近成像器），用手指按住主机开关（也可做成脚踏开关）按下开关按钮；
3、仪器工作一分钟后自动关机，停数秒钟后，可再次开机，反复使用。可以在显示器上直接观看。.
4、观察完毕后关掉电源开关，拔掉网电源电源线，再拔掉机上电源线，将机器电源线放入机箱中；
