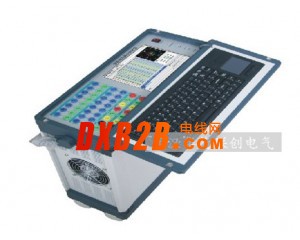

点击图片查看原图
产品简介
由于是六相电流，八相电压输出，可方便对备自投装置和微机差动保护装置进行试验、针对性各类继电器校验程序，强大的功能测试软件更能提供多种校验和搜索方式的成套微机保护和自动装置的自动试验程序：线路保护、差动保护、阻抗保护、低周、同期、备自投等。
产品特性
各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态过程、系统振荡、重合闸动作行为。
产品别称
HNWJB-3微机继电保护测试仪，继电器测试仪、微机继保仪、继保测试仪、继保仪
技术参数
交流电流源
单相输出：6×30A
六相并联：180A
最大输出功率：≥300VA/相
各相输出电流幅值、频率和相位可以独立调节
输出精度：
0.1A～0.5A：±10mA
0.5A～10A：±0.1%
10A～30A：±0.2%
分辨力：
0.1A～10A：1mA
10A～30A：10mA
连续输出时间：
在0～5A 范围内，能连续输出
在5A～10A 范围内，连续输出时间 ≥70秒
在10A～20A 范围内，连续输出时间 ≥15秒
在20A～30A 范围内，连续输出时间 ≥5秒
交流电压源
单相输出：8×120V
最大输出功率：≥60VA/相
六相有共用中性点的电压源
各相输出幅度、频率、相位可以独立调节
输出精度：
1V～5V：±10mV
5V～120V：±0.1%
l 分辨力：
1V～10V：1mV
10V～120V：10mV
直流电流源
单相输出：-10A～+10A
最大输出功率：≥200VA
输出精度：
±0.5A～±1A：±10mA
±1A～±10A：±0.2%
分辨力：
±0.5A～±1A：1mA
±1A～±10A：10mA
直流电压源
单相输出：-150V～+150V
最大输出功率：≥100VA
输出精度：
±1V～±10V：±10mV
±10V～±150V：±0.2%
分辨力：
±1V～±10V：1mV
±10V～±150V：10mV
交流电压、电流源角度
相角范围：0°～ 360°
相角精度：±0.2°
相角分辨力：0.1°
交流电压、电流源频率
频率范围：1～2000Hz
频率精度：
1Hz～100Hz：±0.001Hz
100Hz～2000Hz：±0.01Hz
频率分辨力：1mHz
能输出2～40次任意幅值的谐波
