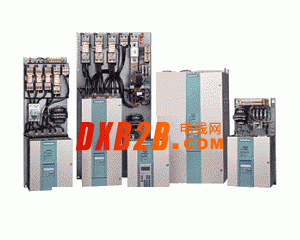

点击图片查看原图
应用范围
SINAMICS DC MASTER 系列整流器是专为直流调速电机的电枢和励磁设计的整流装
置。
它也可以用于一些新型应用，例如：对同步发电机的励磁进行整流。
结构
SINAMICS DC MASTER 系列整流器结构紧凑，包含电枢和励磁用功率单元以及控制电
路，还有一些选配的附加模块。
在额定直流电流在15 A-1200 A 范围内的装置上，电枢和励磁用功率单元采用电气隔离的
模块式晶闸管，散热器在接地位上。 而在额定直流电流更高的装置上，电枢用功率单元
采用的是平板式晶闸管，散热器（模块式晶闸管）在电压位上。
装置出厂时防护等级为 IP00。
装置的接线端子可以从正面操作， 风机电源线从上方引入，励磁电源线从上方或下方引
入（各装置有所不同）。
所有 SINAMICS DC MASTER 装置在前面板上都装配了一块基本型操作面板BOP20。
通过该BOP20 您可以：
● 完成调试所需的所有设置
● 查看所有相关测量值
● 查看故障和报警信息，应答故障信息
● 启动和关闭整流器
型号展示：
3AC 400V
60A 6RA8025-6DS22-0AA0
90A 6RA8028-6DS22-0AA0
125A 6RA8031-6DS22-0AA0
210A 6RA8075-6DS22-0AA0
280A 6RA8078-6DS22-0AA0
400A 6RA8081-6DS22-0AA0
600A 6RA8085-6DS22-0AA0
850A 6RA8087-6DS22-0AA0
1200A 6RA8091-6DS22-0AA0
1600A 6RA8093-4DS22-0AA0
2000A 6RA8095-4DS22-0AA0
3000A 6RA8098-4DS22-0AA0
3AC 400V
15A 6RA8013-6DV62-0AA0
30A 6RA8018-6DV62-0AA0
60A 6RA8025-6DV62-0AA0
90A 6RA8028-6DV62-0AA0
125A 6RA8031-6DV62-0AA0
210A 6RA8075-6DV62-0AA0
280A 6RA8078-6DV62-0AA0
400A 6RA8081-6DV62-0AA0
600A 6RA8085-6DV62-0AA0
850A 6RA8087-6DV62-0AA0
1200A 6RA8091-6DV62-0AA0
1600A 6RA8093-4DV62-0AA0
2000A 6RA8095-4DV62-0AA0
3000A 6RA8098-4DV62-0AA0
SIMOREG DC-MASTER：
功率部分和冷却
SIMOREG 6RA70 系列整流装置为三相交流电源直接供电的全数字控制装置，其结构紧凑，用于可调速直流电机电枢和励磁供电，装置额定电流范围为15 ～ 3000 A，并可通过并联SIMOREG 整流装置进行扩展。
根据不同的应用场合，可选择单象限或四象限工作的装置，装置本身带有参数设定单元，不需要其它的任何附加设备即可完成参数的设定。所有的控制、调节、监视及附加功能都由微处理器来实现。可选择给定值和反馈值为数字量或模拟量。
SIMOREG 6RA70 系列整流装置特点为体积小，结构紧凑。装置的门内装有一个电子箱，箱内装入调节板，电子箱内可装用于技术扩展和串行接口的附加板。各个单元很容易拆装使装置维修服务变得简单、易行。
外部信号的连接(开关量输入/输出，模拟量输入/输出，脉冲编码器等)通过插接端子排实现。装置软件存放在快闪 (Flash)EPROM 中，使用基本装置的串行接口可以方便地使软件升级。
电枢回路为三相桥式电路：
• 单象限工作装置的功率部分电路为三相全控桥B6C。
• 四象限工作装置的功率部分为两个三相全控桥( B 6 ) A ，(B6)C。
励磁回路采用单相半控桥B2HZ。额定电流15 ～ 1200 A 的装置，电枢和励磁回路的功率部分为电绝缘晶闸管模块，所以其散热器不带电。电流≥ 1500 A 的装置，电枢回路的功率部分为平板式晶闸管。这时散热器是带电的。功率部分的所有接线端子都在前面。
冷却
额定电流≤ 125 A的装置为自然风冷，额定电流≥ 210 A的装置为强迫风冷(风机)。
应用领域
最好的运行可靠性和使用价值－用于世界范围内许多领域：
－印刷机的主传动
－橡胶和塑料工业
－起重机械中的移动和提升机构的传动
－电梯和索道传动
－应用在造纸工业
－在钢铁工业中剪床驱动装置
－轧机传动
－卷取机传动
－用于电机、涡轮机或减速机试验台。
3AC 400V
30A 6RA7018-6DS22-0
60A 6RA7025-6DS22-0
90A 6RA7028-6DS22-0
125A 6RA7031-6DS22-0
210A 6RA7075-6DS22-0
280A 6RA7078-6DS22-0
400A 6RA7081-6DS22-0
600A 6RA7085-6DS22-0
850A 6RA7087-6DS22-0
1200A 6RA7091-6DS22-0
1600A 6RA7093-4DS22-0
2000A 6RA7095-4DS22-0
3000A 6RA7098-4DS22-0
3AC 400V
15A 6RA7013-6DV62-0
30A 6RA7018-6DV62-0
60A 6RA7025-6DV62-0
90A 6RA7028-6DV62-0
125A 6RA7031-6DV62-0
210A 6RA7075-6DV62-0
280A 6RA7078-6DV62-0
400A 6RA7081-6DV62-0
600A 6RA7085-6DV62-0
850A 6RA7087-6DV62-0
1200A 6RA7091-6DV62-0
1600A 6RA7093-6DV62-0
2000A 6RA7095-6DV62-0
3000A 6RA7098-6DV62-0
