电缆线路故障指示器



短路故障判据（1）1t≥300A          1t为突变量电流起动值

（2）△1≥0.510        △1电流变化率  10为短路前线路电流

（2）1=0               1为线路故障后电流

（4）0.02S≤△T≤2S    △T为电流突变时间

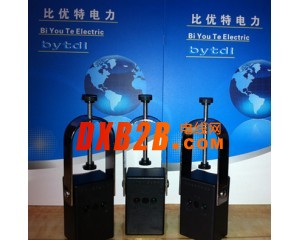

电缆线路短路故障指示器，每套标准配置为三个短路指示器，短路指示器检测短路故障，可检测短路故障。

短路动作响应时间：0.02s≤T≤4S

工作环境范围：-40℃—+85℃

工作电源：内置2000毫安/小时锂电池一节，使用寿命5年，电压3V

自动复位时间：17小时装卸造作简单：需专用安装工具可带电装卸指示器。

线范围：电缆直径（带外皮）≤ ¢ 40mm

电缆线路故障指示器是安装在箱变、电缆分支箱、环网柜里，指示电缆故障分支的装置
