1.该电抗器分为三相和单相两种，均为铁芯干式；
2.铁芯采用优质低损耗冷轧取向硅钢片，芯柱由多个气隙分成均小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化；
3线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，具有极佳的散热性能；
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级；
5电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升；
6外露部件均采用了防腐蚀处理，引出端子采用镀银铜管端子。

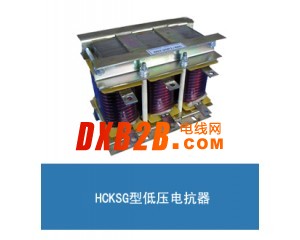

汇之华CKSG-1.05/0.45-7%输出电抗器 450V 50Hz 电抗率7% 容量1.05 配15Kvar电容器
